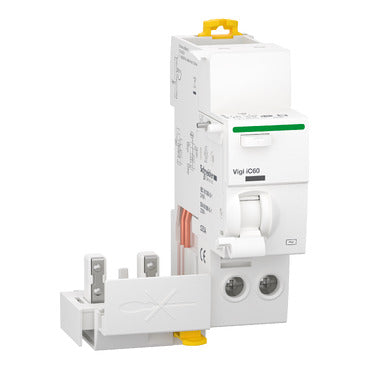

Acti9 Vigi iC60 - Bloc diff - 2P 25A 300mA - 230Vca à 400Vca - Type AC
Associé à l'Acti9 Reflex iC60, il protège des courts-circuits et des surcharges pour les bâtiments industriels ainsi que des personnes grâce au dispositif 300mA. D'une largeur de 3 pas de 9mm, il se monte sur rail DIN. Le bloc différentiel Acti9 Vigi iC60 est livré en emballage individuel ou par boite de regroupement (27 blocs diffs). Le bloc diff Acti9 Vigi iC60 propose une installation facile avec un câblage réduit de 50%. Les performances de cette gamme de disjoncteur Vigi Acti9 iC60 répond à la norme NF EN 61009-1. Les disjoncteurs et blocs diffs Acti9 iC60 propose des accessoires disponibles en option comme des peignes du système Acti9 ainsi que des auxiliaires de réarmement, de déclenchement et des télécommandes. La gamme de disjoncteurs et blocs diffs Acti9 iC60 possède une excellente tenue aux surtensions. L’amplitude de température de fonctionnement s’étend de -5 °C à 60° C, ce qui couvre toutes les situations courantes, aussi bien domestiques que tertiaires La fixation sans visserie permet une installation et une maintenance simplifiées, pour un impact mineur sur l’activité
Principales
| Gamme |
Acti9 |
| Nom du produit |
Acti9 Vigi iC60 |
| Type de produit ou équipement |
Blocs différentiels Vigi |
| Nom de l'appareil |
Vigi iC60 |
| Description des pôles |
2P |
| [In] courant assigné d'emploi |
25 A |
| Sensibilité du différentiel |
300 mA |
| Temporisation protection différentielle |
Instantané |
| Type de protection contre les fuites à la terre |
Type AC |
| Type de réseau |
CA |
| Fréquence du réseau |
50/60 Hz |
| [Ue] tension assignée d'emploi |
230…415 V CA 50/60 Hz se conformer à EN/CEI 61009-1
230…415 V CA 50/60 Hz se conformer à EN/CEI 61009-2-1 |
| Normes |
EN/CEI 61009-1
EN/CEI 61009-2-1 |
| Pas de 9 mm |
3 |
Complémentaires
| Position de l'appareillage dans l'installation |
Départ |
| Technologie différentiel |
Indépendant de la tension |
| [Ui] tension assignée d'isolement |
500 V CA 50/60 Hz se conformer à IEC 60947-2 |
| [Uimp] tension assignée de tenue aux chocs |
6 kV conforme à IEC 60947-2 |
| Compatibilité de gamme |
Acti 9 Acti9 iC60
Acti 9 Acti 9 Reflex iC60 |
| Compatibilité produit |
Terminal simple |
| Signalisation locale |
Signalisation de déclenchement |
| Mode d'installation |
Encliquetable |
| Support de montage |
Rail DIN |
| Connexion électrique sur disjoncteur |
Connecteur |
| Compatibilité des répartiteur, peigne, jeu de barres |
Bas : OUI |
| Hauteur |
91 mm |
| Largeur |
27 mm |
| Profondeur |
73,5 mm |
| Poids du produit |
0,165 kg |
| Mode de raccordement |
Borne du type à cage dessous pour 1 câble(s) 1…25 mm² rigide sans embout
Borne du type à cage dessous pour 1 câble(s) 1…16 mm² flexible sans embout
Borne du type à cage dessous pour 1 câble(s) 1…16 mm² flexible avec embout |
| Longueur de dénudage des fils |
14 mm for bas connection |
| Couple de serrage |
2 N.m bas |
Environnement
| Degré de protection IP |
IP20 conforming to IEC 60529
IP40 (boîtier modulaire) conforming to IEC 60529 |
| Degré de pollution |
3 conforme à IEC 60947-2 |
| Compatibilité électromagnétique |
Tenue aux ondes 8/20 µs, 250 A conforme à CEI 61009-1 |
| Température de l'air ambiant en fonctionnement |
-5…60 °C |
| Température de lair ambiant de stockage |
-40…85 °C |
Emballage
| Type d'emballage 1 |
PCE |
| Nombre d'unité par paquet |
1 |
| Hauteur de l'emballage 1 |
8,500 cm |
| Largeur de l'emballage 1 |
9,000 cm |
| Longueur de l'emballage 1 |
12,000 cm |
| Poids de l'emballage (Kg) |
149,000 g |
| Type d'emballage 2 |
S03 |
| Nb produits dans l'emballage 2 |
27 |
| Hauteur de l'emballage 2 |
30,000 cm |
| Largeur de l'emballage 2 |
30,000 cm |
| Longueur de l'emballage 2 |
40,000 cm |
| Poids de l'emballage 2 |
4,500 kg |
| Type d'emballage 3 |
P06 |
| Nb produits dans l'emballage 3 |
216 |
| Hauteur de l'emballage 3 |
75,000 cm |
| Largeur de l'emballage 3 |
60,000 cm |
| Longueur de l'emballage 3 |
80,000 cm |
| Poids de l'emballage 3 |
44,716 kg |
|
