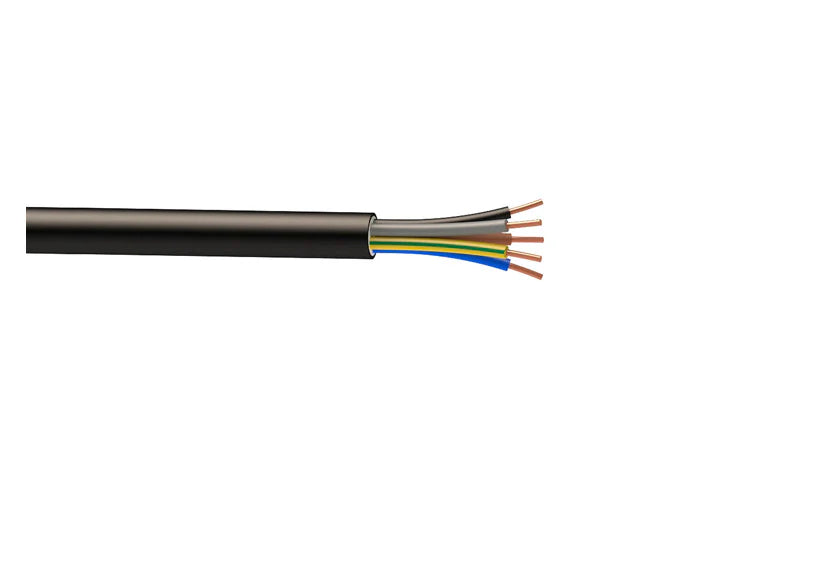

Les câbles U-1000 R2V avec isolation XLPE et gaine PVC sont destinés à un usage courant dans l'industrie et sont particulièrement recommandés pour les installations fixes de distribution d'énergie basse tension. L'usage des câbles multiconducteurs est adapté aux installations de télécommande et de télécontrôle.
Les câbles U-1000 R2V peuvent être installés en extérieur sans protection (résistance aux UV , AN3 selon NF C 15-100).
DISTINGOTM est le câble U-1000 R2V pour les sections comprises entre 1,5 et 16², de 1 à 5 conducteurs, avec:
1 liseré couleur par section .
le marquage métrique METRIUMTM disponible pour tous les conditionnements (tourets et couronnes)
POSECes câbles peuvent être posés sur chemins de câbles, sur tablettes, à l'intérieur de caniveaux ou fixés aux parois, à l'extérieur avec ou sans protection. Ils peuvent aussi être enterrés avec protection mécanique complémentaire.
MARQUAGES.Y. + NF - USE N° usine U-1000 R2V n (x or G) s mm²
n = nombre de conducteurs
s = section en mm²
G = avec V/J
x = sans V/J
Les valeurs d'intensité et de chute de tension sont données :
a) Sur tablette perforée, à l'air libre, à l'abri du soleil, température ambiante=30°C
b) Enterré (profondeur de pose= 600mm) dans un sol à 20°C , de résistivité thermique 1K.m/W.
Si les conditions sont différentes, les facteurs de correction de la norme NF C 15-100 s'appliquent.
