ML.CABLE RO2V 5 x 2.5MM . NEXANS - INGELEC

UTILISATION

Les câbles U-1000 R2V avec isolation XLPE et gaine PVC sont destinés à un usage courant dans l'industrie et sont particulièrement recommandés pour les installations fixes de distribution d'énergie basse tension. L'usage des câbles multiconducteurs est adapté aux installations de télécommande et de télé-contrôle.
Les câbles U-1000 R2V peuvent être installés en extérieur sans protection (résistance aux UV , AN3 selon NF C 15-100).

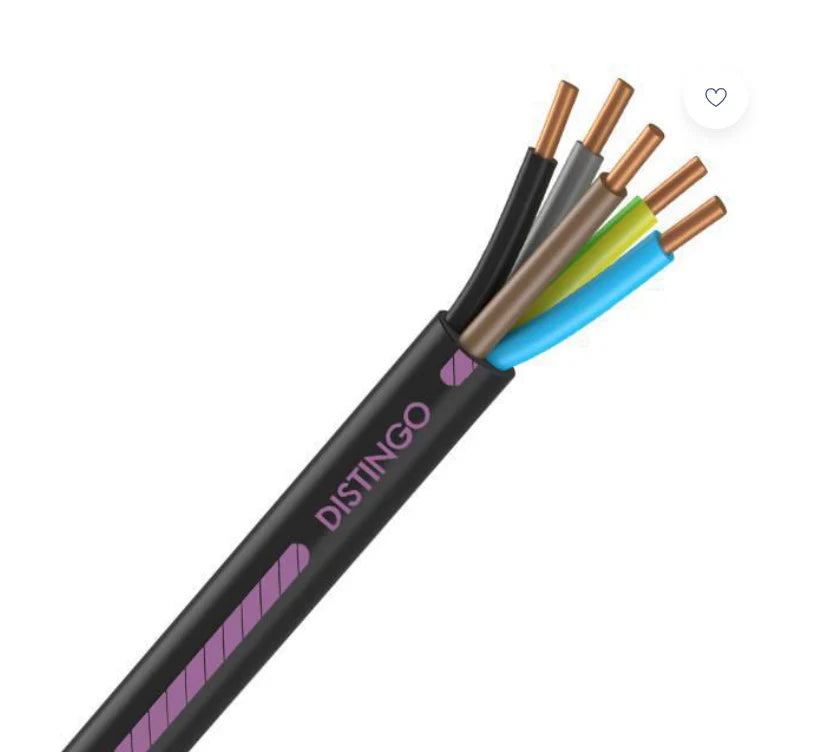

DISTINGO^TM est le câble U-1000 R2V pour les sections comprises entre 1,5 et 16², de 1 à 5 conducteurs, avec:

1 liseré couleur par section .

le marquage métrique METRIUMTM disponible pour tous les conditionnements (tourets et couronnes)

POSE

Ces câbles peuvent être posés sur chemins de câbles, sur tablettes, à l'intérieur de caniveaux ou fixés aux parois, à l'extérieur avec ou sans protection. Ils peuvent aussi être enterrés avec protection mécanique complémentaire.

MARQUAGE

S.Y. + NF - USE N° usine U-1000 R2V n (x or G) s mm²

n = nombre de conducteurs

s = section en mm²

G = avec V/J

x = sans V/J

Les valeurs d'intensité et de chute de tension sont données :

a) Sur tablette perforée, à l'air libre, à l'abri du soleil, température ambiante=30°C

b) Enterré (profondeur de pose= 600mm) dans un sol à 20°C , de résistivité thermique 1K.m/W.

Si les conditions sont différentes, les facteurs de correction de la norme NF C 15-100 s'appliquent.

Chute de tension

Calculée avec cosF = 0,8

Force de traction

Elle ne doit en aucun cas excéder la valeur de 5daN/mm² de section globale.

La force maximale de traction ne doit, néanmoins, jamais dépasser 2000daN au total, même si la règle ci-dessus peut conduire à des valeurs plus élevées sur de fortes sections de câbles.
