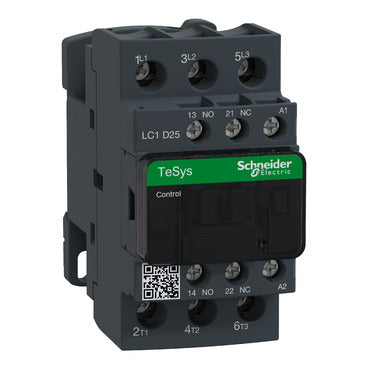

| puissance moteur kW |
5,5 kW at 220...230 V c.a. 50/60 Hz (AC-3)
11 kW at 380...400 V c.a. 50/60 Hz (AC-3)
11 kW at 415...440 V c.a. 50/60 Hz (AC-3)
15 kW at 500 V c.a. 50/60 Hz (AC-3)
15 kW at 660...690 V c.a. 50/60 Hz (AC-3)
5,5 kW at 400 V c.a. 50/60 Hz (AC-4)
5,5 kW at 220...230 V c.a. 50/60 Hz (AC-3e)
11 kW at 380...400 V c.a. 50/60 Hz (AC-3e)
11 kW at 415...440 V c.a. 50/60 Hz (AC-3e)
15 kW at 500 V c.a. 50/60 Hz (AC-3e)
15 kW at 660...690 V c.a. 50/60 Hz (AC-3e) |
| Puissance moteur HP (UL / CSA) |
3 hp at 230/240 V c.a. 50/60 Hz for monophasé motors
2 hp at 115 V c.a. 50/60 Hz for monophasé motors
7,5 hp at 230/240 V c.a. 50/60 Hz for triphasé motors
15 hp at 460/480 V c.a. 50/60 Hz for triphasé motors
20 hp at 575/600 V c.a. 50/60 Hz for triphasé motors
7,5 hp at 200/208 V c.a. 50/60 Hz for triphasé motors |
| code de compatibilité |
LC1D |
| Composition des contacts pôle puissance |
3 NO |
| Fréquence |
Avec |
| [Ith] courant thermique conventionnel |
10 A (at 60 °C) for circuit de signalisation
40 A (at 60 °C) for circuit de puissance |
| pouvoir nominal d'enclenchement Irms |
140 A c.a. for circuit de signalisation conforming to IEC 60947-5-1
250 A c.c. for circuit de signalisation conforming to IEC 60947-5-1
450 A at 440 V for circuit de puissance conforming to IEC 60947 |
| pouvoir assigné de coupure |
450 A at 440 V for circuit de puissance conforming to IEC 60947 |
| [Icw] courant assigné de courte durée admissible |
240 A 40 °C - 10 s for circuit de puissance
380 A 40 °C - 1 s for circuit de puissance
50 A 40 °C - 10 min. for circuit de puissance
120 A 40 °C - 1 min. for circuit de puissance
100 A - 1 s for circuit de signalisation
120 A - 500 ms for circuit de signalisation
140 A - 100 ms for circuit de signalisation |
| calibre du fusible à associer |
10 A gG for circuit de signalisation conforming to IEC 60947-5-1
63 A gG at <= 690 V coordination type 1 for circuit de puissance
40 A gG at <= 690 V coordination type 2 for circuit de puissance |
| impédance moyenne |
2 mOhm - Ith 40 A 50 Hz for circuit de puissance |
| puissance dissipée par pôle |
3,2 W AC-1
1,25 W AC-3
1,25 W AC-3e |
| [Ui] tension assignée d'isolement |
Circuit de puissance: 690 V conforme à IEC 60947-4-1
Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de signalisation: 690 V conforme à IEC 60947-1
Circuit de signalisation: 600 V CSA certifié
Circuit de signalisation: 600 V UL certifié |
| catégorie de surtension |
III |
| niveau de pollution |
3 |
| [Uimp] tension assignée de tenue aux chocs |
6 kV conforme à IEC 60947 |
| niveau de fiabilité de la sécurité |
B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1 |
| durée de vie mécanique |
15 Millions de manœuvres |
| durée de vie électrique |
1,65 Millions de manœuvres 25 A AC-3 à Ue <= 440 V
1,4 Millions de manœuvres 40 A AC-1 à Ue <= 440 V
1,65 Millions de manœuvres 25 A AC-3e à Ue <= 440 V |
| type de circuit de contrôle |
CA à 50/60 Hz standard |
| technologie bobine |
Sans module suppresseur intégré |
| plage de tension du circuit de commande |
0,3 à 0,6 Uc (-40…70 °C):perte de niveau c.a. 50/60 Hz
0,8 à 1,1 Uc (-40…60 °C):opérationnel c.a. 50 Hz
0,85...1,1 Uc (-40…60 °C):opérationnel c.a. 60 Hz
1...1,1 Uc (60…70 °C):opérationnel c.a. 50/60 Hz |
| consommation moyenne à l'appel en VA |
70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| consommation moyenne au maintien en VA |
7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| dissipation thermique |
2…3 W at 50/60 Hz |
| temps de fonctionnement |
12...22 ms fermeture
4...19 ms ouverture |
| Vitesse de commande maxi |
3600 cyc/h at 60 °C |
| mode de raccordement |
Télécommande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: souple sans extrémité de câble
Télécommande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: souple sans extrémité de câble
Télécommande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: souple avec extrémité de câble
Télécommande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: souple avec extrémité de câble
Télécommande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans extrémité de câble
Télécommande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 2,5…10 mm² - cable stiffness: souple sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - cable stiffness: souple sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 1…10 mm² - cable stiffness: souple avec extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 1,5…6 mm² - cable stiffness: souple avec extrémité de câble
Circuit de puissance: borniers à vis-étrier 1 1,5…10 mm² - cable stiffness: rigide sans extrémité de câble
Circuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - cable stiffness: rigide sans extrémité de câble |
| couple de serrage |
Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Télécommande: 1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Circuit de puissance: 2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2 |
| contacts auxiliaires disponibles sur chaque contacteur |
1F+1O |
| type de contacts auxiliaires |
type branchés mécaniquement 1F+1O conforme à IEC 60947-5-1
type contact miroir 1 ''O'' conforme à IEC 60947-4-1 |
| fréquence circuit signalisation |
25...400 Hz |
| tension de commutation minimale |
17 V for circuit de signalisation |
| courant commuté minimum |
5 mA for circuit de signalisation |
| résistance d'isolement |
> 10 MΩ for circuit de signalisation |
| temps de non-chevauchement |
1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO |
| support de montage |
Platine
Rail |
