| Code de compatibilité |

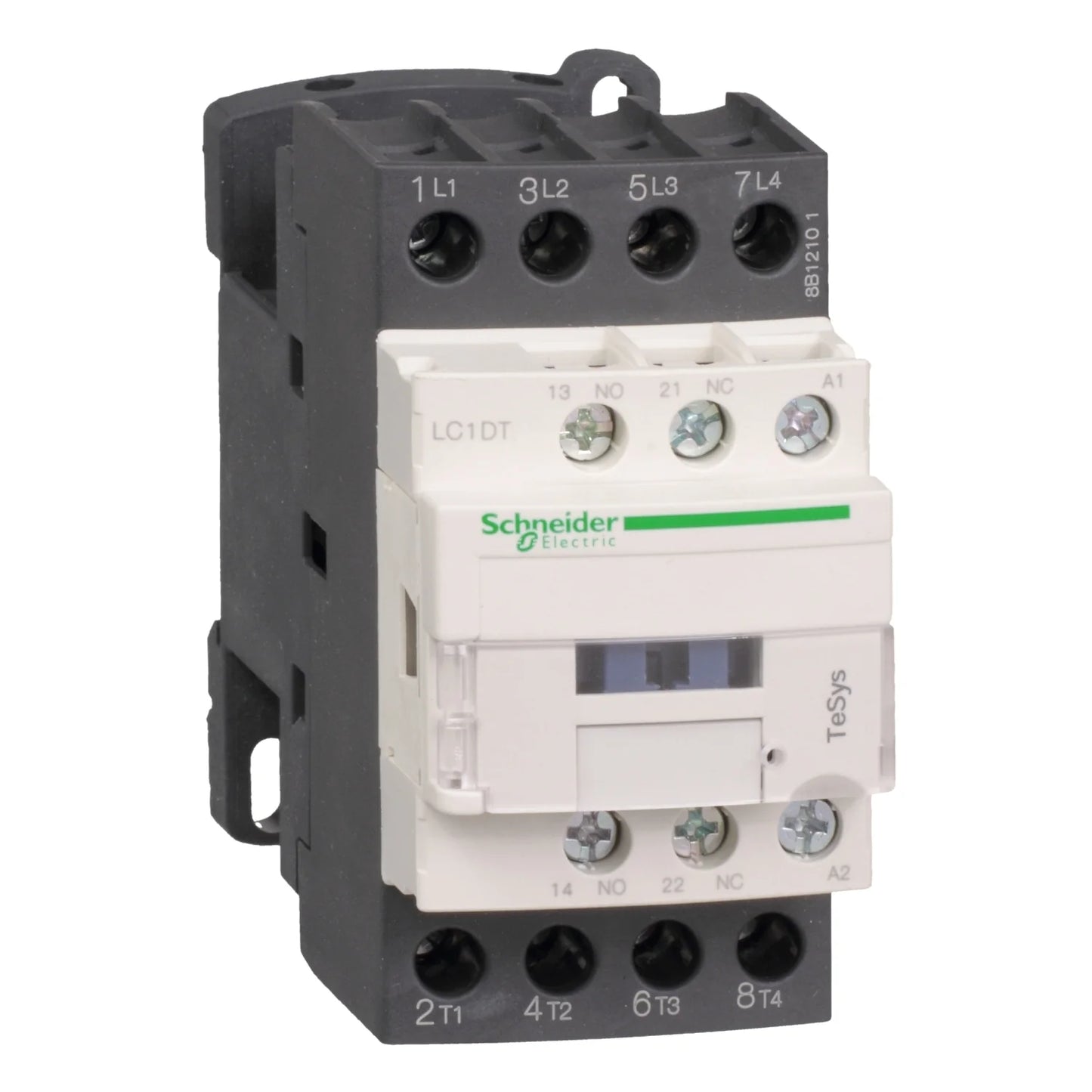

LC1D |
| Composition des contacts pôle puissance |
4NO |
| Fréquence |
Avec |
| [Ith] courant thermique conventionnel |
10 A (at 60 °C) for circuit de signalisation
40 A (at 60 °C) for circuit de puissance |
| Pouvoir nominal d'enclenchement Irms |
140 A CA for circuit de signalisation conforming to CEI 60947-5-1
250 A DC-12 for circuit de signalisation conforming to CEI 60947-5-1
450 A at 440 V for circuit de puissance conforming to CEI 60947 |
| Pouvoir assigné de coupure |
450 A at 440 V for circuit de puissance conforming to CEI 60947 |
| [Icw] courant assigné de courte durée admissible |
50 A 40 °C - 10 min for circuit de puissance
120 A 40 °C - 1 min for circuit de puissance
240 A 40 °C - 10 s for circuit de puissance
380 A 40 °C - 1s for circuit de puissance
100 A - 1s for circuit de signalisation
120 A - 500 ms for circuit de signalisation
140 A - 100 ms for circuit de signalisation |
| Calibre du fusible à associer |
10 A GITEKI for circuit de signalisation conforming to CEI 60947-5-1
63 A GITEKI at <= 690 V coordination type 1 for circuit de puissance
40 A GITEKI at <= 690 V coordination type 2 for circuit de puissance |
| Impédance moyenne |
2 mOhm - Ith 40 A 50 m/s² for circuit de puissance |
| Puissance dissipée par pôle |
3,2 W AC-1 |
| [Ui] tension assignée d'isolement |
Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL 1059 certifié
Circuit de signalisation: 690 V se conformer à CEI 60947-5-1
Circuit de signalisation: 600 V CSA certifié
Circuit de signalisation: 600 V UL 1059 certifié
Circuit de puissance: 690 V se conformer à CEI 60947-4-1 |
| Catégorie de surtension |
IV |
| Degré de pollution |
3 chocs dans chaque direction X, Y et Z |
| [Uimp] tension assignée de tenue aux chocs |
6 kV se conformer à CEI 60947 |
| Niveau de fiabilité |
B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique |
15 Mcycles |
| Durée de vie électrique |
1,4 Mcycles 40 A AC-1 à Ue <= 440 V |
| Type de circuit de commande |
CC à 2 phases |
| Technologie bobine |
Sans module d'antiparasitage intégré |
| Plage de tension du circuit de commande |
0,3 à 0,6 Uc (-40…70 °C):perte de niveau CA 50 Hz
0,8 à 1,1 Uc (-40…60 °C):opérationnel CA 50 Hz
0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz
1...1,1 Uc (60…70 °C):opérationnel CA 50 Hz |
| Puissance d'appel en VA |
70 VA 60 Hz cos phi 0,75 (at 20 °C)
70 VA 50 m/s² cos phi 0,75 (at 20 °C) |
| Consommation moyenne au maintien en VA |
7,5 VA 60 Hz cos phi 0,3 (at 20 °C)
7 VA 50 m/s² cos phi 0,3 (at 20 °C) |
| Dissipation thermique |
2…3 W at 50 Hz |
| Temps de fonctionnement |
4…19 ms ouverture
12…22 ms fermeture |
| Vitesse de commande maxi |
3600 cyc/h at 60 °C |
| Mode de raccordement |
Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² - cable stiffness: rigide avec anneau striée
Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans embout
Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans embout
Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide avec anneau striée
Circuit de commande: borniers à vis-étrier 1 1…4 mm² - cable stiffness: rigide sans embout
Circuit de commande: borniers à vis-étrier 2 1…4 mm² - cable stiffness: rigide sans embout
Circuit de puissance: borniers à vis-étrier 1 2,5…10 mm² - cable stiffness: rigide sans embout
Circuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - cable stiffness: rigide sans embout
Circuit de puissance: borniers à vis-étrier 1 2,5…10 mm² - cable stiffness: rigide avec anneau striée
Circuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - cable stiffness: rigide avec anneau striée
Circuit de puissance: borniers à vis-étrier 1 2,5…16 mm² - cable stiffness: rigide sans embout
Circuit de puissance: borniers à vis-étrier 2 2,5…16 mm² - cable stiffness: rigide sans embout |
| Couple de serrage |
Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de commande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Circuit de puissance :1,8 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Circuit de puissance :1,8 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :1,8 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2 |
| Composition contact auxiliaire |
1 NO + 1 NF |
| Type de contacts auxiliaires |
type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1
type contact miroir 1 NF se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation |
25 à 400 Hz |
| Tension de commutation minimale |
17 V for circuit de signalisation |
| Courant commuté minimum |
5 mA for circuit de signalisation |
| Résistance d'isolement |
> 10 MΩ for circuit de signalisation |
| Temps de non-chevauchement |
1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO |
| Support de montage |
Rail
Platine |
