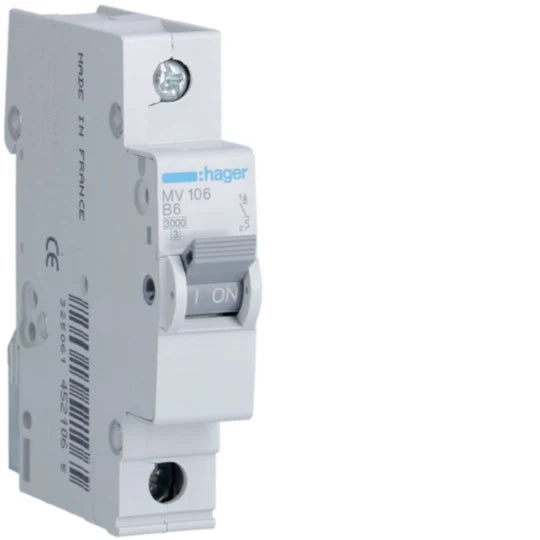

DISJ .S/R 1 * 6A 3KA [ MV106 ] . HAGER

DISJ .S/R 1 * 6A 3KA [ MV106 ] . HAGER

Dh 60.00 MAD
Dh 60.00 MAD
Promotion Épuisé

Disjoncteur 1P 3kA B-6A 1M MV106

Caractéristiques techniques:

Courant électrique
  • Courant assigné nominal
    6 A
  • Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1
    3 kA
  • Courant assigné à -15°C
    7 A
  • Courant assigné à -10°C
    6,90 A
  • Courant assigné à -5°C
    6,80 A
  • Courant assigné à 0°C
    6,70 A
  • Courant assigné à 5°C
    6,60 A
  • Courant assigné à 10°C
    6,50 A
  • Courant assigné à 15°C
    6,30 A
  • Courant assigné à 20°C
    6,20 A
  • Courant assigné à 25°C
    6,10 A
  • Courant assigné à 30°C
    6 A
  • Courant assigné à 35°C
    5,90 A
  • Courant assigné à 40°C
    5,80 A
  • Courant assigné à 45°C
    5,60 A
  • Courant assigné à 50°C
    5,50 A
  • Courant assigné à 55°C
    5,40 A
  • Courant assigné à 60°C
    5,20 A
  • Courant assigné à 65°C
    5,10 A
  • Courant assigné à 70°C
    5 A
Architecture
  • Type de pôles
    1P
  • Courbe
    B
Capacité
  • Nombre de modules
    1
Principaux attributs électriques
  • Pouvoir de coupure nominal Icn AC selon IEC 60898-1
    3 kA
Installation, montage
  • Couple de serrage nominal borne haute
    2,80 - 2,80 Nm
  • Couple de serrage nominal borne basse
    2,80 - 2,80 Nm
  • Couple de serrage
    2,80 - 2,80 Nm
  • Type de raccordement bas pour produits modulaires
    Borne biconnect
  • Type de raccordement haut pour produits modulaires
    Borne à vis
  • Position de montage du produit 360°
    Oui
Tension
  • Tension assignée d'emploi Ue
    230 - 400 V
  • Tension assignée d'isolement
    500 V
  • Tension assignée de tenue aux chocs
    4000 V
Fréquence
  • Fréquence
    50 - 60 Hz
Raccordement
  • Section de raccordement des bornes amont et aval à vis, en câble rigide
    1 - 35 mm²
  • Section de raccordement des bornes amont et aval à vis, en câble souple
    1 - 25 mm²
  • Section de raccordement des bornes amont à vis, en câble souple
    1 - 25 mm²
  • Section de raccordement des bornes amont à vis, en câble rigide
    1 - 35 mm²
  • Section de raccordement en câble souple
    1 - 25 mm²
  • Section de raccordement en câble rigide
    1 - 35 mm²
Sécurité
  • Classe de protection (IP)
    IP20
  • Distance de la grille
    35 mm
Conditions d'utilisation
  • Degré de pollution suivant IEC 60664/IEC 60947-2
    2
  • Classe de limitation d'énergie I²t
    3
  • Tropicalisation/humidité/Exécution
    Tous climats
  • Température de service
    -25 - 70 °C
Puissance
  • Puissance dissipée totale sous IN
    1,30 W
Connectivité
  • Alignement des bornes hautes pour appareils modulaires
    Bornes alignées
  • Alignement des bornes basses pour appareils modulaires
    Bornes alignées
  • Type de raccordement
    Borne à vis
Dimensions
