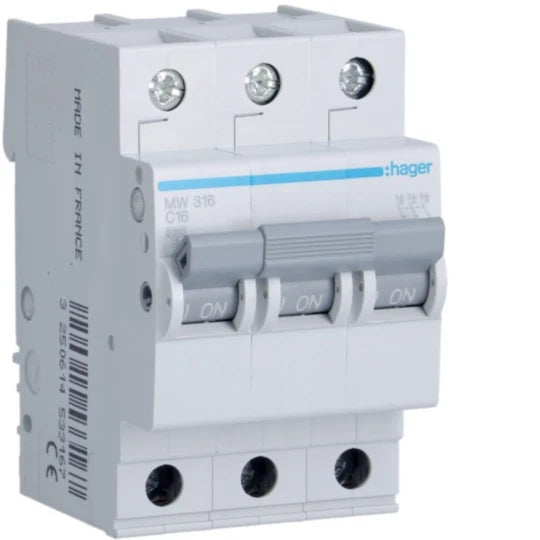

DISJONCTEUR . S/R 3 * 16A 3KA [MV316] . HAGER

DISJONCTEUR . S/R 3 * 16A 3KA [MV316] . HAGER

Dh 110.00 MAD
Dh 110.00 MAD
Promotion Épuisé

Disjoncteur 3P 3kA B-16A 3M MV316

Caractéristiques techniques:

Courant électrique
  • Courant assigné nominal 16 A
  • Courant assigné à -15°C 19,80 A
  • Courant assigné à -10°C 19,40 A
  • Courant assigné à -5°C 19 A
  • Courant assigné à 0°C 18,60 A
  • Courant assigné à 5°C 18,20 A
  • Courant assigné à 10°C 17,80 A
  • Courant assigné à 15°C 17,30 A
  • Courant assigné à 20°C 16,90 A
  • Courant assigné à 25°C 16,50 A
  • Courant assigné à 30°C 16 A
  • Courant assigné à 35°C 15,50 A
  • Courant assigné à 40°C 15 A
  • Courant assigné à 45°C 14,50 A
  • Courant assigné à 50°C 14 A
  • Courant assigné à 55°C 13,50 A
  • Courant assigné à 60°C 12,90 A
  • Courant assigné à 65°C 12,40 A
  • Courant assigné à 70°C 11,90 A
Architecture
  • Type de pôles 3P
  • Courbe B
Capacité
  • Nombre de modules 3
Principaux attributs électriques
  • Pouvoir de coupure nominal Icn AC selon IEC 60898-1 3 kA
Installation, montage
  • Couple de serrage nominal borne haute 2,80 - 2,80 Nm
  • Couple de serrage nominal borne basse 2,80 - 2,80 Nm
  • Couple de serrage 2,80 - 2,80 Nm
  • Type de raccordement bas pour produits modulaires Borne biconnect
  • Type de raccordement haut pour produits modulaires Borne à vis
  • Position de montage du produit 360° Oui
Tension
  • Tension assignée d'emploi Ue 230 - 400 V
  • Tension assignée d'isolement 500 V
  • Tension assignée de tenue aux chocs 4000 V
Fréquence
  • Fréquence 50 - 60 Hz
Raccordement
  • Section de raccordement des bornes amont et aval à vis, en câble rigide
    1 - 35 mm²
  • Section de raccordement des bornes amont et aval à vis, en câble souple
    1 - 25 mm²
  • Section de raccordement des bornes amont à vis, en câble souple
    1 - 25 mm²
  • Section de raccordement des bornes amont à vis, en câble rigide
    1 - 35 mm²
  • Section de raccordement en câble souple
    1 - 25 mm²
  • Section de raccordement en câble rigide
    1 - 35 mm²
Sécurité
  • Classe de protection (IP)
    IP20
  • Distance de la grille
    35 mm
Conditions d'utilisation
  • Degré de pollution suivant IEC 60664/IEC 60947-2 2
  • Classe de limitation d'énergie I²t 3
  • Tropicalisation/humidité/Exécution Tous climats
  • Température de service -25 - 70 °C
Puissance
  • Puissance dissipée totale sous IN 8 W
Connectivité
  • Alignement des bornes hautes pour appareils modulaires
    Bornes alignées
  • Alignement des bornes basses pour appareils modulaires
    Bornes alignées
  • Type de raccordement
    Borne à vis
Dimensions
  • Hauteur 83 mm
  • Largeur 52,50 mm
  • Profondeur 70 mm
