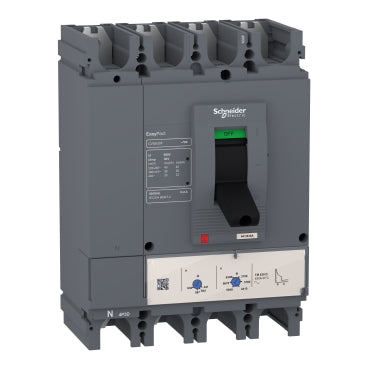

DISJONCTEUR COMPACT EASYPACT CVS400F 25KA 400A [LV540309]. SCHNDEIDER

DISJONCTEUR COMPACT EASYPACT CVS400F 25KA 400A [LV540309]. SCHNDEIDER

Dh 6,110.00 MAD
Dh 6,110.00 MAD
Promotion Épuisé

Principales
Gamme EasyPact
Gamme de produit Easypact CVS400…630
Nom du produit EasyPact CVS
Nom de l'appareil CVS400F
Type de produit ou équipement Disjoncteur
Application Distribution
Description des pôles 4P
Pôles protégés 3d
Protection contre les fuites à la terre (avec Vigi) Sans
[In] courant nominal 400 A à 40 °C
Type de réseau CA
Catégorie d'emploi Catégorie A
[Icu] Pouvoir de coupure 40 kA Icu à 220/240 V CA 50/60 Hz conforme à CEI 60947-2
36 kA Icu à 380/415 V CA 50/60 Hz conforme à CEI 60947-2
30 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2
Nom du déclencheur TM-D
Type de déclencheur Thermique-magnétique
Calibre du déclencheur 400 A à 40 °C
Type de protection Protection (magnétique) court-circuit
Protection surcharge (thermique)
Complémentaires
[Uimp] tension assignée de tenue aux chocs 8 kV conforming to EN/CEI 60947-2
Fréquence du réseau 50/60 Hz
Codification du pouvoir de coupure F
[Ics] pouvoir assigné de coupure de service 40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2
36 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2
23 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2
Position du pôle neutre Gauche
Endurance mécanique 15000 cycle
Durée de vie électrique 6000 cycle 415 V In conforme à CEI 60947-2
Type de commande Par maneton
Zone de réglage de protection thermique 280…400 A
Réglage de protection du neutre Aucune protection (3d)
Type de réglage du seuil long retard (Ir) Réglable
Plage de réglage du seuil long retard 0,7 à 1 x In
Type de réglage de la temporisation Fixe
Type de réglage du seuil instantané (Ii) Réglable
Plage de réglage du seuil instantané 5...10 x In
Coupure pleinement apparente Oui
Support de montage Plaque arrière
Mode d'installation Fixe
Raccordement amont Façade
Raccordement aval Façade
Raccordement Connexion à vis
pas de raccordement 45 mm
Code de compatibilité CVS400
Largeur 185 mm
Profondeur 110 mm
Hauteur 255 mm
Poids du produit 6,3 kg
Environnement
Normes EN 60947-2
CEI 60947-2
Certifications du produit GOST
CEI
Classe de protection contre les chocs électriques Classe B
Degré de pollution 3 conforme à CEI 60715
Degré de protection IP IP5x
Température ambiante de fonctionnement -25…70 °C
Température ambiante de stockage -50…85 °C
Emballage
Type d'emballage 1 PCE
Nb produits dans l'emballage 1 1
Hauteur de l'emballage 1 14,700 cm
Largeur de l'emballage 1 20,000 cm
Longueur de l'emballage 1 28,900 cm
Poids de l'emballage 1 6,510 kg
Type d'emballage 2 S04
Nb produits dans l'emballage 2 3
Hauteur de l'emballage 2 30,000 cm
Largeur de l'emballage 2 40,000 cm
Longueur de l'emballage 2 60,000 cm
Poids de l'emballage 2 20,290 kg



TÉLÉCHARGER FICHE TECHNIQUE PDF

Afficher tous les détails
