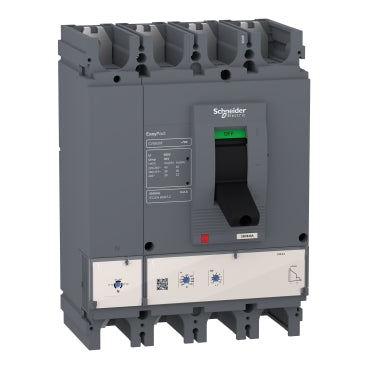

DISJONCTEUR COMPACT EASYPACT CVS630F 25KA 630A [LV563506]. SCHNDEIDER

DISJONCTEUR COMPACT EASYPACT CVS630F 25KA 630A [LV563506]. SCHNDEIDER

Dh 9,831.00 MAD
Dh 9,831.00 MAD
Promotion Épuisé

Principales
Gamme EasyPact
Gamme de produit Easypact CVS400…630
Nom du produit EasyPact CVS
Nom de l'appareil CVS630F
Type de produit ou équipement Disjoncteur
Application Distribution
Description des pôles 4P
Pôles protégés 4d
3d + N/2
3d
Protection contre les fuites à la terre (avec Vigi) Sans
[In] courant nominal 630 A à 40 °C
Type de réseau CA
Catégorie d'emploi Catégorie A
[Icu] Pouvoir de coupure 40 kA Icu à 220/240 V CA 50/60 Hz conforme à CEI 60947-2
36 kA Icu à 380/415 V CA 50/60 Hz conforme à CEI 60947-2
30 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2
Nom du déclencheur ETS 2.3
Type de déclencheur Électronique
Calibre du déclencheur 630 A à 40 °C
Type de protection Protection surcharge (long retard)
Protection instantanée contre court-circuit
Protection court retard
Complémentaires
[Uimp] tension assignée de tenue aux chocs 8 kV conforming to EN/CEI 60947-2
Fréquence du réseau 50/60 Hz
Codification du pouvoir de coupure F
[Ics] pouvoir assigné de coupure de service 40 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2
36 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2
23 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2
Position du pôle neutre Gauche
Endurance mécanique 15000 cycle
Durée de vie électrique 4000 cycle 415 V In conforme à CEI 60947-2
Fonctions de protection du déclencheur LSoI
Type de commande Par maneton
Réglage de protection du neutre 1 x Ir (4d)
0,5 x Ir (3d + N/2)
Type de réglage du seuil long retard (Ir) Réglable 9 positions
Plage de réglage du seuil long retard 250...630 A
Type de réglage de la temporisation Fixe
[tr] plage de réglage de temporisation long retard 5,5 s à 7,2 x Ir
8 s à 6 x Ir
200 s à 1,5 x Ir
Mémoire thermique Oui
Type de réglage du capteur instantané (Isd) Réglable 9 positions
[Isd] plage de réglage du seuil court retard 1,5...10 x Ir
Type de réglage de retard instantané Fixe
Type de réglage du seuil instantané (Ii) Fixe
Plage de réglage du seuil instantané 11 x In
Coupure pleinement apparente Oui
Support de montage Plaque arrière
Mode d'installation Fixe
Raccordement amont Façade
Raccordement aval Façade
Raccordement Connexion à vis
pas de raccordement 45 mm
Code de compatibilité CVS630
Largeur 185 mm
Profondeur 110 mm
Hauteur 255 mm
Poids du produit 7,1 kg
Environnement
Normes EN 60947-2
CEI 60947-2
Certifications du produit GOST
CEI
Classe de protection contre les chocs électriques Classe B
Degré de pollution 3 conforme à CEI 60715
Degré de protection IP IP5x
Température ambiante de fonctionnement -25…70 °C
Température ambiante de stockage -50…85 °C
Emballage
Type d'emballage 1 PCE
Nb produits dans l'emballage 1 1
Hauteur de l'emballage 1 15,5 cm
Largeur de l'emballage 1 20,5 cm
Longueur de l'emballage 1 29 cm
Poids de l'emballage 1 8,23 kg
Type d'emballage 2 CAR
Nb produits dans l'emballage 2 3
Hauteur de l'emballage 2 23 cm
Largeur de l'emballage 2 38 cm
Longueur de l'emballage 2 49,5 cm
Poids de l'emballage 2 24,69 kg
Type d'emballage 3 PAL
Nb produits dans l'emballage 3 24
Hauteur de l'emballage 3 107,2 cm
Largeur de l'emballage 3 60 cm
Longueur de l'emballage 3 80 cm
Poids de l'emballage 3 204,72 kg



TÉLÉCHARGER FICHE TECHNIQUE PDF
