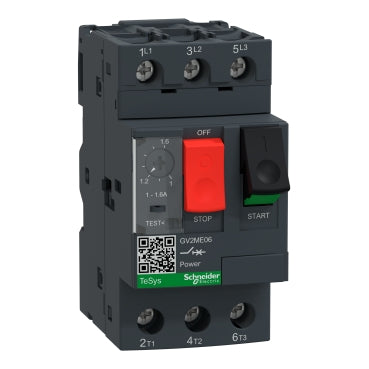

Principales
| Gamme |
TeSys Deca |
| Nom du produit |
TeSys GV2 |
| Type de produit ou équipement |
Disjoncteur moteur |
| Nom de l'appareil |
GV2ME |
| Application |
Protection moteur |
| Type de déclencheur |
Thermique-magnétique |
Complémentaires
| Description des pôles |
3P |
| Type de réseau |
CA |
| Catégorie d'emploi |
Catégorie A se conformer à CEI 60947-2
AC-3 se conformer à CEI 60947-4-1
AC-3e se conformer à CEI 60947-4-1 |
| Fréquence du réseau |
50/60 Hz se conformer à CEI 60947-4-1 |
| Puissance moteur kW |
0,37 kW à 400/415 V CA 50/60 Hz
0,55 kW à 400/415 V CA 50/60 Hz
0,37 kW à 600 V CA 50/60 Hz
0,55 kW à 600 V CA 50/60 Hz
0,75 kW à 600 V CA 50/60 Hz
0,75 kW à 690 V CA 50/60 Hz
1,1 kW à 690 V CA 50/60 Hz |
| Pouvoir de coupure |
100 kA Icu à 230/240 V CA 50/60 Hz conforme à CEI 60947-2
100 kA Icu à 400/415 V CA 50/60 Hz conforme à CEI 60947-2
100 kA Icu à 440 V CA 50/60 Hz conforme à CEI 60947-2
100 kA Icu à 600 V CA 50/60 Hz conforme à CEI 60947-2
100 kA Icu à 690 V CA 50/60 Hz conforme à CEI 60947-2 |
| [Ics] pouvoir assigné de coupure de service en court-circuit |
100 % à 230/240 V CA 50/60 Hz se conformer à CEI 60947-2
100 % à 400/415 V CA 50/60 Hz se conformer à CEI 60947-2
100 % à 440 V CA 50/60 Hz se conformer à CEI 60947-2
100 % à 600 V CA 50/60 Hz se conformer à CEI 60947-2
100 % à 690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| Type de commande |
Bouton-poussoir |
| [In] courant nominal |
1,6 A |
| Zone de réglage de protection thermique |
1…1,6 A se conformer à CEI 60947-4-1 |
| Courant de déclenchement magnétique |
26,2 A |
| [Ith] courant thermique conventionnel |
1,6 A se conformer à CEI 60947-4-1 |
| [Ue] tension assignée d'emploi |
690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Ui] tension assignée d'isolement |
690 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs |
6 kV se conformer à CEI 60947-2 |
| Sensibilité à une perte de phase |
Oui se conformer à CEI 60947-4-1 |
| Aptitude au sectionnement |
Oui conforme à CEI 60947-5-1 |
| Puissance dissipée par pôle |
2,5 W |
| Endurance mécanique |
100000 cycle |
| Durée de vie électrique |
100000 cycle pour AC-3 à 415 V In
100000 cycle pour AC-3e à 415 V In |
| Service assigné |
Continu se conformer à CEI 60947-4-1 |
| Couple de serrage |
1,7 N.m - sur borniers à vis-étrier |
| Mode de fixation |
Goulotte (respect d’isolation électrique) : pincé
NEMA 12 : vissé (avec plaque adaptatrice) |
| Position de montage |
Horizontal
Vertical |
| Largeur |
45 mm |
| Hauteur |
89 mm |
| Profondeur |
78,5 mm |
| Poids du produit |
0,26 kg |
| Quantité du lot |
Lot de 24 |
| Couleur |
Gris foncé |
Environnement
| Normes |
EN/CEI 60947-2
EN/CEI 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC/EN 60335-2-40:Annex JJ
IEC/EN 60335-1:Clause 30.2 |
| Certifications du produit |
CCC
listé UL
CSA
EAC
ATEX
LROS (Lloyds register of shipping)
C-Tick
UKCA
EAC
UKCA |
| Tenue aux chocs IK |
IK04 |
| Degré de protection IP |
IP20 se conformer à CEI 60536 |
| Tenue climatique |
se conformer à CEI 269 |
| Température ambiante de stockage |
-40…80 °C |
| Tenue au feu |
960 °C se conformer à CEI 60695-2-11 |
| Température de l'air ambiant pour le fonctionnement |
-20…60 °C |
| Robustesse mécanique |
Chocs: 30 Gn pour 11 ms
Vibrations: 5 Gn, 5 à 150 Hz |
| Altitude de fonctionnement |
2000 m |
Emballage
| Type d'emballage 1 |
PCE |
| Nb produits dans l'emballage 1 |
1 |
| Hauteur de l'emballage 1 |
4,500 cm |
| Largeur de l'emballage 1 |
7,900 cm |
| Longueur de l'emballage 1 |
8,900 cm |
| Poids de l'emballage 1 |
230,000 g |
| Type d'emballage 2 |
S02 |
| Nb produits dans l'emballage 2 |
24 |
| Hauteur de l'emballage 2 |
15,000 cm |
| Largeur de l'emballage 2 |
30,000 cm |
| Longueur de l'emballage 2 |
40,000 cm |
| Poids de l'emballage 2 |
6,460 kg |
| Type d'emballage 3 |
P06 |
| Nb produits dans l'emballage 3 |
384 |
| Hauteur de l'emballage 3 |
75,000 cm |
| Largeur de l'emballage 3 |
60,000 cm |
| Longueur de l'emballage 3 |
80,000 cm |
| Poids de l'emballage 3 |
110,240 kg |
|
