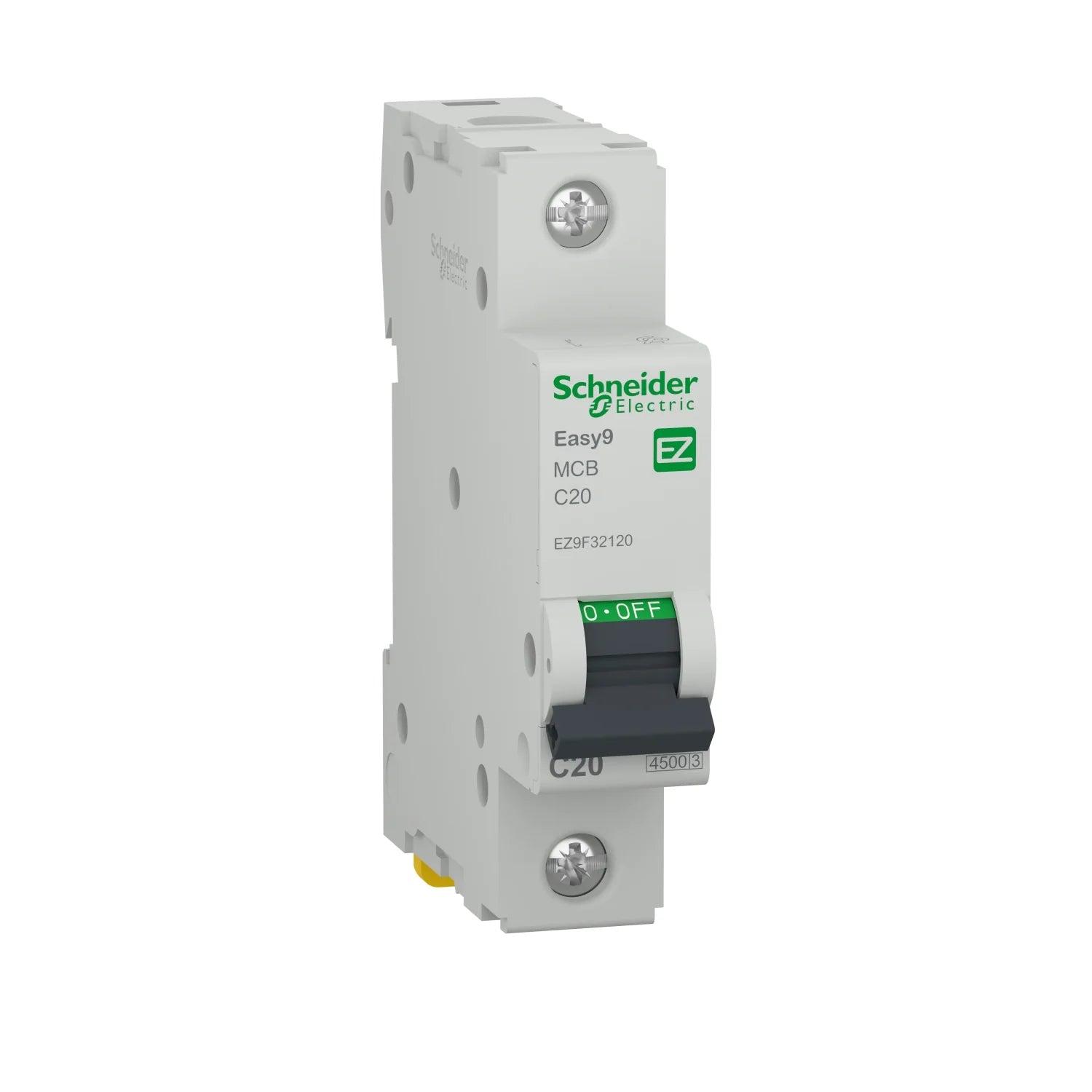

DISJONCTEUR S/R 1POLE 20A . EASY9 [ EZ9F32120 ] . SCHNEIDER

• Cet Easy9 est un disjoncteur miniature basse tension (MCB).
•  Il s'agit d'un disjoncteur 1P à 1 pôle protégé et 20 A en courant nominal et courbe de déclenchement C.
• Le pouvoir nominal de coupure de court-circuit Icn peut atteindre 4 500 A à 230 VCA, conformément à la norme IEC 60898-1.
• Il est conforme à la norme IEC 60898-1.
• Ce produit dispose d'une protection contre les courts-circuits et d'une protection du câble contre les surcharges.
• Il comporte en face avant une indication de déclenchement sur défaut par la position de la manette (O-I gravé).
•  Ce produit est dédié aux bâtiments résidentiels et aux petits bâtiments commerciaux.
• Il a une endurance électrique allant jusqu'à 4000 cycles et une endurance mécanique allant jusqu'à 10000 cycles.
• La tension de fonctionnement Ue est de 230 VCA.
•  La tension nominale de tenue aux chocs Uimp est de 4 kV.
• La fréquence de fonctionnement est de 50 Hz.
• Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 2 espacements de 9 mm Les dimensions sont (l) 18 mm x (H) 82 mm x (P) 74 mm
•  Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier.
• La température de fonctionnement est comprise entre -25 et 60 °C. La température de stockage est comprise entre -40 et 85 °C.
