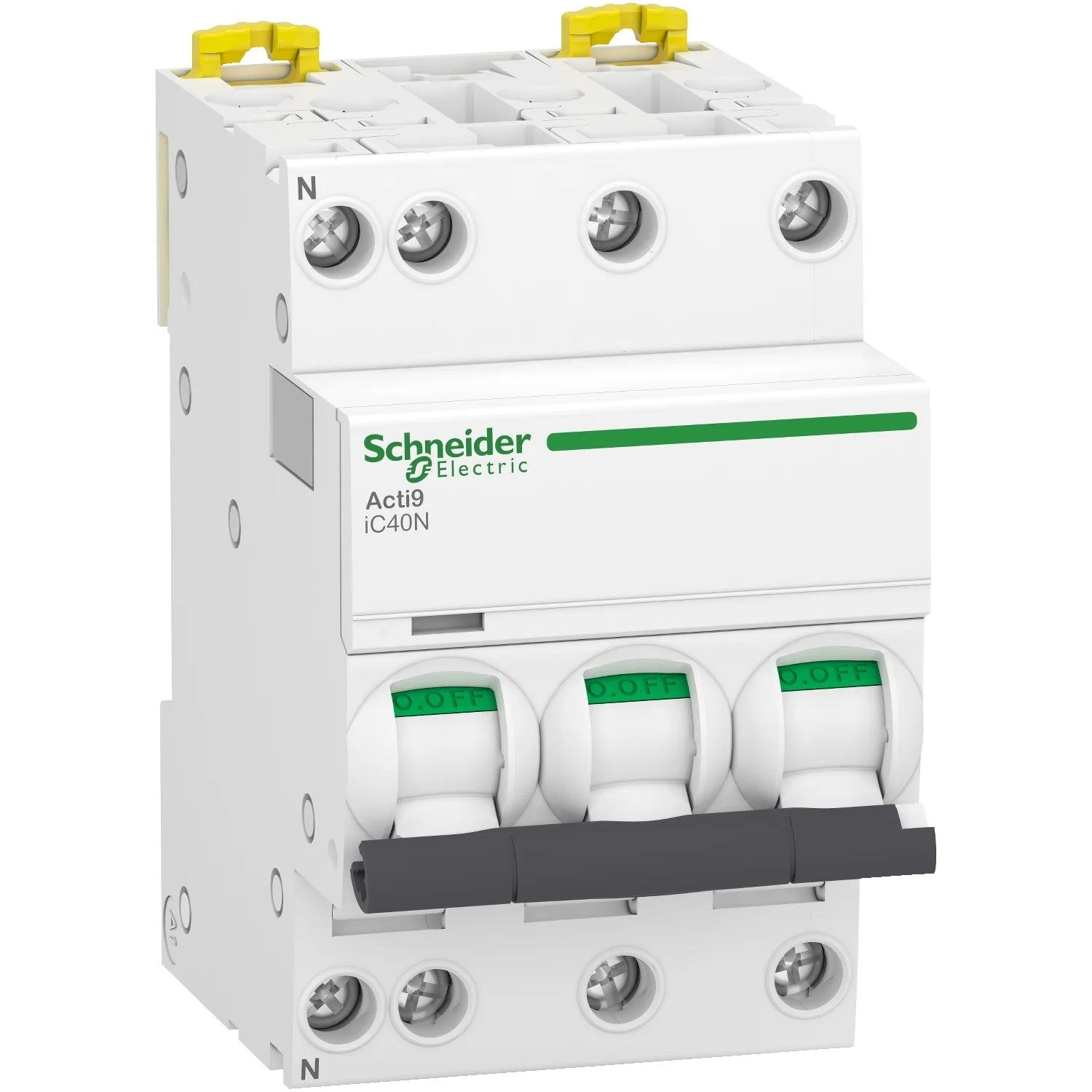

DISJONCTEUR S/R 3PH+N IC40 16A 4500A [A9P54716]. SCHNEIDER

DISJONCTEUR S/R 3PH+N IC40 16A 4500A [A9P54716]. SCHNEIDER

Dh 245.00 MAD
Dh 245.00 MAD
Promotion Épuisé

DISJONCTEUR S/R 3PH+N IC40 - 16A [ 3P+N, 16A, courbe C, 4500A A9P54716 ] . SCHNEIDER

Disjoncteur LS Clarino iC40 - 3P+N - 16A - courbe C - 6000A/10kA
                                             Principales
Gamme Acti9
Nom du produit Acti9 iC40
Type de produit ou équipement Disjoncteur miniature
Nom de l'appareil iC40N
Application Distribution
Description des pôles 3P + N
Nombre de pôles protégés 3
Position du pôle neutre Gauche
[In] courant assigné d'emploi 16 A
Type de réseau Californie
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure 10 kA Icu à 400 V CA 50/60 Hz se conforme à EN/CEI 60947-2
6000 A Icn à 400 V CA 50/60 Hz se conforme à EN/CEI 60898-1
Aptitude au sectionnement Oui se conformer à la norme EN/CEI 60947-2
Étiquettes de qualité SUR
IMQ
AENOR
Complémentaires
Fréquence du réseau 50/60 Hz
[Ue] tension assignée d'emploi 400 V CA 50/60 Hz
Limite de déclenchement magnétique 5,,,10 x In se conforme à EN/CEI 60898-1
8 x In +/- 20 % se conforme à EN/CEI 60947-2
[Ics] pouvoir assigné de coupure de service 6000 A 100 % Icn à 400 V CA 50/60 Hz selon EN/CEI 60898-1
7,5 kA 75 % Icn à 400 V CA 50/60 Hz selon EN/CEI 60947-2
Classe de limitation 3 se conforme à la norme EN/CEI 60898-1
[Ui] tension assignée d'isolement 440 V CA 50/60 Hz conforme à la norme EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs 4 kV selon la norme EN/CEI 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Indication ON/OFF
Signalisation de déclenchement
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 6
Hauteur 85 mm
largeur 54 mm
Profondeur 74 mm
Poids du produit 345 g
Couleur Blanc
Endurance mécanique 20000 cycles
Durée de vie électrique 20000 cycles
Verrouillages optionnels Dispositif de cadenassage
Mode de raccordement Borne du type à cage haut ou bas1…10 mm² souple
Borne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils 14 mm pour connexion haut ou bas
Couple de serrage 2 Nm haut ou bas
Protection différentielle Bloc séparé
Environnement
Normes EN/CEI 60898-1
EN/CEI 60947-2
Certifications du produit CE
BV
RINA
DNV
Degré de protection IP IP20 conforme à CEI 60529
IP40 (boîtier modulaire) conforme à CEI 60529
Degré de pollution 3 se conforme à la norme EN/CEI 60947-2
Humidité relative 95 % à 55 °C
Altitude de fonctionnement 2000 m
Température de fonctionnement -25…70 °C
Température ambiante de stockage -40…85 °C
