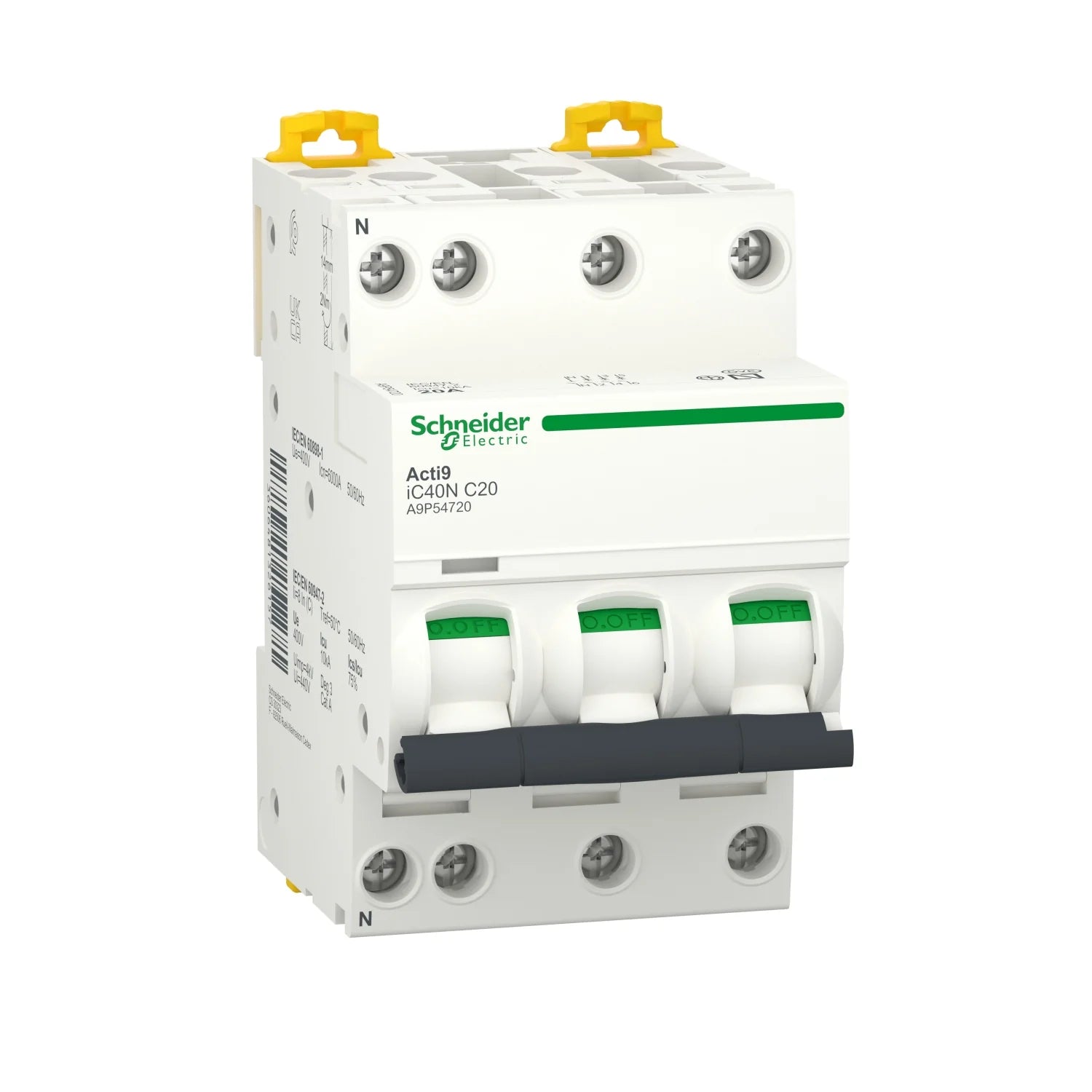

DISJONCTEUR S/R 3PH+N IC40 - 20A 4500A [A9P54720]. SCHNEIDER

Name: DISJONCTEUR S/R 3PH+N IC40 - 20A 4500A [A9P54720]. SCHNEIDER
Brand: FLUXIONLIGHT
Price: 260.00 MAD
Availability: InStock

Dh 260.00 MAD

Promotion Épuisé

Quantité

DISJONCTEUR S/R 3PH+N IC40 - 20A [ 3P+N, 20A, courbe C, 4500A A9P54720 ] . SCHNEIDER

Disjoncteur LS Clario iC40 - 3P+N - 20A - courbe C - 6000A/10kA . SCHNEIDER

Principaux
Gamme	Acti9
Nom du produit	Acti9 iC40
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	iC40N
Application	Distribution
Description des pôles	3P + N
Nombre de pôles protégés	3
Position du pôle neutre	Gauche
[In] courant assigné d'emploi	20 A
Type de réseau	Californie
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	C
Pouvoir de coupure	10 kA Icu à 400 V CA 50/60 Hz se conforme à EN/CEI 60947-2 6000 A Icn à 400 V CA 50/60 Hz se conforme à EN/CEI 60898-1
Aptitude au sectionnement	Oui se conformer à la norme EN/CEI 60947-2
Étiquettes de qualité	AENOR IMQ OVE

Complémentaires
Fréquence du réseau	50/60 Hz
[Ue] tension assignée d'emploi	400 V CA 50/60 Hz
Limite de déclenchement magnétique	5,,,10 x In se conforme à EN/CEI 60898-1 8 x In +/- 20 % se conforme à EN/CEI 60947-2
[Ics] pouvoir assigné de coupure de service	6000 A 100 % Icn à 400 V CA 50/60 Hz selon EN/CEI 60898-1 7,5 kA 75 % Icn à 400 V CA 50/60 Hz selon EN/CEI 60947-2
Classe de limitation	3 est conforme à la norme EN/CEI 60898-1
[Ui] tension assignée d'isolement	440 V CA 50/60 Hz conforme à la norme EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	4 kV selon la norme EN/CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Indication ON/OFF Signalisation de déclenchement
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Pas de 9 mm	6
Hauteur	85 mm
largeur	54 mm
Profondeur	74 mm
Poids du produit	345 g
Couleur	Blanc
Endurance mécanique	20000 cycles
Durée de vie électrique	20000 cycles
Verrouillages optionnels	Dispositif de cadenassage
Mode de raccordement	Borne du type à cage haut ou bas1…10 mm² souple Borne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils	14 mm pour connexion haut ou bas
Couple de serrage	2 Nm haut ou bas
Protection différentielle	Bloc séparé

Environnement
Normes	EN/CEI 60898-1 EN/CEI 60947-2
Certifications du produit	CE BV RINA DNV
Degré de protection IP	IP20 conforme à CEI 60529 IP40 (boîtier modulaire) conforme à CEI 60529
Degré de pollution	3 est conforme à la norme EN/CEI 60947-2
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de fonctionnement	-25…70 °C
Température ambiante de stockage	-40…85 °C
