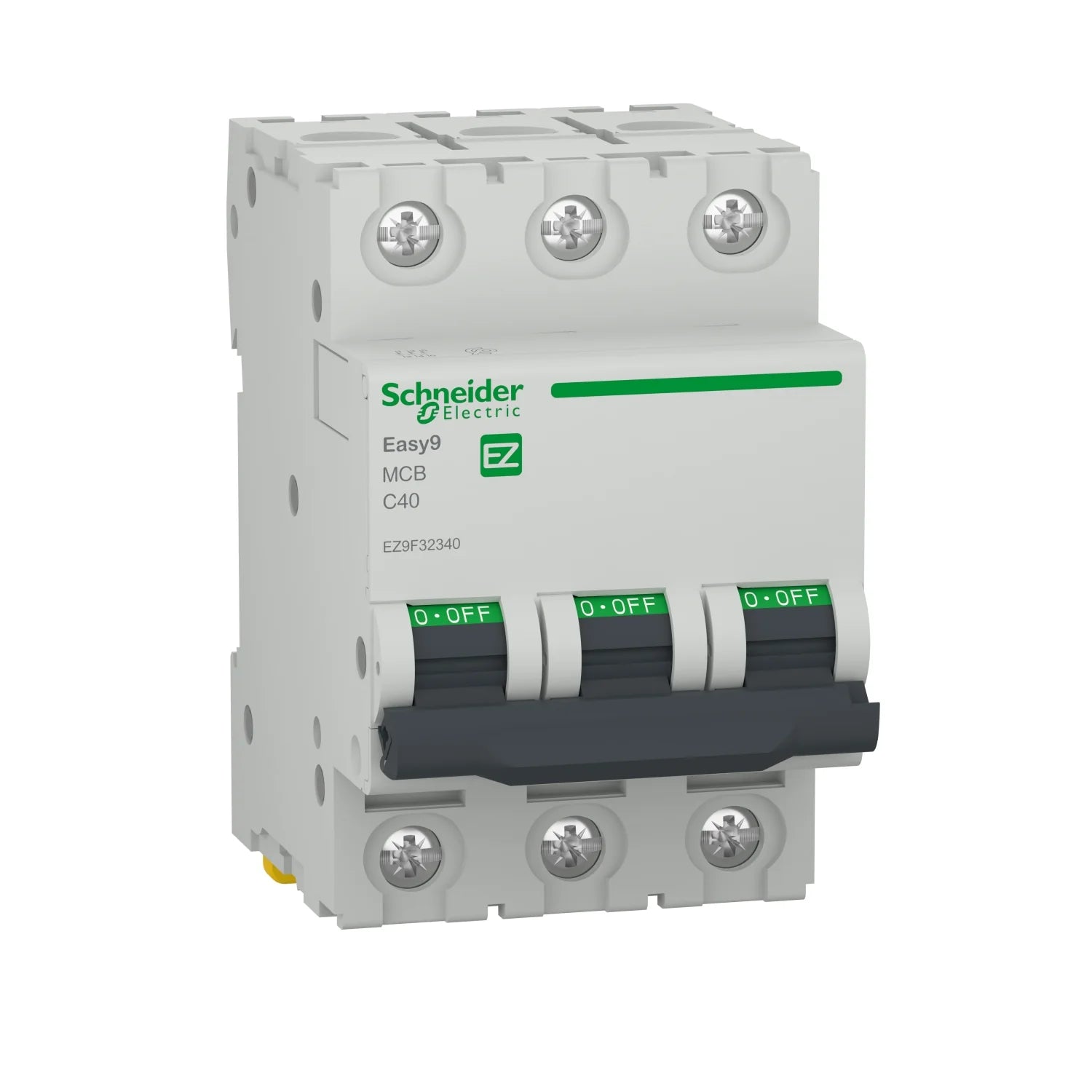

DISJONCTEUR S/R 3POLE 40A EASY9 [EZ9F32340]. SCHNEIDER

DISJONCTEUR S/R 3POLE 40A EASY9 [ EZ9F32340 ] . SCHNEIDER

• Cet Easy9 est un disjoncteur miniature basse tension (MCB).
•  Il s'agit d'un disjoncteur 3P à 3 pôles protégés et 40 A en courant nominal et courbe de déclenchement C.
• Le pouvoir nominal de coupure de court-circuit peut atteindre 4 500 A à 400 VCA selon la norme IEC 60898-1 et 25 kA à 24...48 VCC selon la norme EN/IEC 60947-2. Il est conforme à la norme IEC 60898-1.
• Ce produit dispose d'une protection contre les courts-circuits et d'une protection du câble contre les surcharges.
• Il comporte en face avant une indication de déclenchement sur défaut par la position de la manette (O-I gravé).
• Ce produit est dédié aux bâtiments résidentiels et aux petits bâtiments commerciaux.
• Il a une endurance électrique allant jusqu'à 4000 cycles et une endurance mécanique allant jusqu'à 10000 cycles.
• La tension de fonctionnement Ue est de 400 VCA. La tension nominale de tenue aux chocs Uimp est de 4 kV.
• La fréquence de fonctionnement est de 50 Hz.
• Il peut être monté sur rail DIN pour une installation modulaire. Sa largeur est de 6 espacements de 9 mm.
• Les dimensions sont (l) 54 mm x (H) 82 mm x (P) 74 mm.
• Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier.
• La température de fonctionnement est comprise entre -25 et 60 °C.
• La température de stockage est comprise entre -40 et 85 °C.
