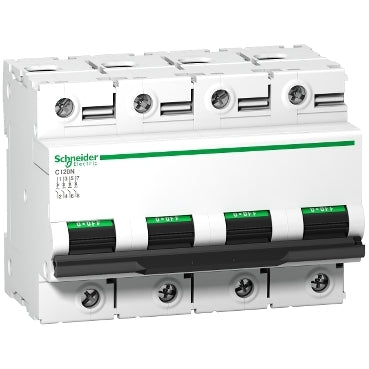

DISJONCTEUR S/R ACTI9 . 4POLE 100A . SCHNEIDER
Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB).
Il s’agit d’un disjoncteur 4P à 4 pôles protégés, courant nominal 100 A et courbe de déclenchement C.
Le pouvoir nominal de coupure de court-circuit Icn est de 10000 A maximum entre 230 VCA et 400 VCA, conformément à la norme IEC/EN 60898-1.
Ce produit est conforme à la norme industrielle IEC/EN 60898-1 et à la norme résidentielle IEC/EN 60947-2. Ce disjoncteur miniature protège le circuit contre les courts-circuits et les surcharges de courant. La présence de bande verte garantit l'ouverture physique des contacts et permet d'effectuer des travaux en toute sécurité sur le circuit aval.
Il a une bonne capacité de résistance aux surtensions. Le produit est conçu pour offrir un niveau de performance industrielle élevé Il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles.
La tension de fonctionnement Ue passe de 380 VCA à 415 VCA.
La tension d’isolement nominale Ui est de 500 VCA.
Sa classe de limitation 3 (selon la norme IEC/EN 60947-2) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN.
Sa largeur est de 12 espacements de 9 MM.
Le degré de pollution est de 3. La catégorie de surtension est IV.
Le produit est blanc (RAL 9003). Les dimensions sont (l) 108 mm x (H) 81 mm x (P) 73 MM. Le poids est de 0,37 kg.
Il dispose d'un degré de protection IP20 (selon la norme CEI 60529) sur ses terminaux. La température de fonctionnement est comprise entre -25 °C et +70 °C.
La température de stockage est comprise entre -40 °C et +85 °C.
Principales
| Gamme |
Acti9 |
| Nom du produit |
Acti 9 C120 |
| Type de produit ou équipement |
Disjoncteur miniature |
| Nom de l'appareil |
C120N |
| Application |
Distribution |
| Description des pôles |
4P |
| Nombre de pôles protégés |
4 |
| In courant assigné d'emploi |
100 A à 30 °C |
| Type de réseau |
CA |
| Type de déclencheur |
Thermique-magnétique |
| Courbe de déclenchement |
C |
| Pouvoir de coupure |
10000 A Icn à 230...400 V CA 50/60 Hz conforme à EN/CEI 60898-1
6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
10 kA Icu à <= 500 V CC conforme à EN/CEI 60947-2 |
| Aptitude au sectionnement |
Oui conforme à CEI 60947-2 |
| Normes |
EN/CEI 60947-2
EN/CEI 60898-1 |
| Certifications du produit |
EAC |
Complémentaires
| Fréquence du réseau |
50/60 Hz |
| [Ue] tension assignée d'emploi |
380...415 V CA 50/60 Hz
<= 500 V CC
220...240 V CA 50/60 Hz
440 V CA 50/60 Hz
230...400 V CA 50/60 Hz |
| Déclenchement magnétique |
5,,,10 x In |
| [Ics] pouvoir assigné de coupure de service |
7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz
4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz
7,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz
15 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz
10 kA 100 % se conformer à EN/CEI 60947-2 - <= 500 V CC |
| Classe de limitation |
3 se conformer à EN/CEI 60947-2 |
| [Ui] tension assignée d'isolement |
500 V CA 50/60 Hz se conformer à EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs |
6 kV conforme à EN/CEI 60947-2 |
| Coupure pleinement apparente |
Oui |
| Type de commande |
Par maneton |
| Indication de tension |
Indication ON/OFF |
| Mode d'installation |
Encliquetable |
| Support de montage |
Goulotte (respect d’isolation électrique) |
| Compatibilité des répartiteur, peigne, jeu de barres |
OUI |
| Pas de 9 mm |
12 |
| Hauteur |
81 mm |
| Profondeur |
73 mm |
| Largeur |
108 mm |
| Poids du produit |
0,82 kg |
| Couleur |
Blanc |
| Endurance mécanique |
20000 cycle |
| Durée de vie électrique |
5000 cycle conforme à CEI 60947-2 |
| Verrouillages optionnels |
Poignée scellable avec diamètre câble 0,7mm en position OFF ou ON |
| Mode de raccordement |
Borne du type à cage1…50 mm² rigide
Borne du type à cage1,5…35 mm² rigide |
| Longueur de dénudage des fils |
15 mm |
| Couple de serrage |
3,5 N.m |
| Protection différentielle |
Bloc séparé |
Environnement
| Degré de protection IP |
IP20 conforming to CEI 60536 |
| Degré de pollution |
3 conforme à CEI 60947-2 |
| Catégorie de surtension |
IV |
| Tropicalisation |
2 se conformer à CEI 60068-1 |
| Humidité relative |
95 % à 55 °C |
| Altitude de fonctionnement |
2000 m |
| Température ambiante de fonctionnement |
-25…70 °C |
| Température ambiante de stockage |
-40…85 °C |
Emballage
| Type d'emballage 1 |
PCE |
| Nb produits dans l'emballage 1 |
1 |
| Hauteur de l'emballage 1 |
7,5 cm |
| Largeur de l'emballage 1 |
8,8 cm |
| Longueur de l'emballage 1 |
10,8 cm |
| Poids de l'emballage 1 |
772 g |
| Type d'emballage 2 |
BB1 |
| Nb produits dans l'emballage 2 |
3 |
| Hauteur de l'emballage 2 |
10 cm |
| Largeur de l'emballage 2 |
9 cm |
| Longueur de l'emballage 2 |
33 cm |
| Poids de l'emballage 2 |
2,378 kg |
| Type d'emballage 3 |
S03 |
| Nb produits dans l'emballage 3 |
18 |
| Hauteur de l'emballage 3 |
30 cm |
| Largeur de l'emballage 3 |
30 cm |
| Longueur de l'emballage 3 |
40 cm |
| Poids de l'emballage 3 |
14,755 kg |
Garantie contractuelle
| Garantie |
18 months |
|
