DISJONCTEUR S/R ACTI9 4POLE 20A. SCHNEIDER

• DISJONCTEUR S/R ACTI9 4POLE 20A. SCHNEIDER

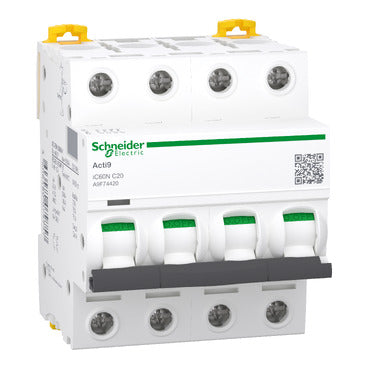

• Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB).
• Il s’agit d’un disjoncteur 4P à 4 pôles protégés, courant nominal 20 A et courbe de déclenchement C.
• Le pouvoir nominal de coupure de court-circuit s’élève à 20 kA entre 220 Vca et 240 Vca selon la norme EN/IEC 60947-2 et à 6 000 A entre 400 Vca et la norme EN/IEC 60898-1. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2.
• Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant le circuit défectueux.
• Sa bande verte de Visisafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval.
• Son mécanisme de fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie.
•  Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d’isolement nominale Ui est de 500 VCA.
• Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit en aval.
• Le produit peut être clipsé sur un rail DIN. Sa largeur est de 8 espacements de 9 MM.
• Le degré de pollution est de 3. La catégorie de surtension est IV. Le produit est blanc (RAL9003).
• Les dimensions sont (l) 72 mm x (H) 85 mm x (P) 78,5 MM.
• Le poids est de 0,5 kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier.
• La température de fonctionnement est comprise entre -35 et 70 °C.
• La température de stockage est comprise entre -40 et 85 °C.
