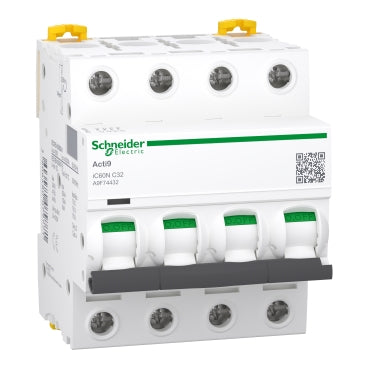

Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB). Il s’agit d’un disjoncteur 4P à 4 pôles protégés, courant nominal 32 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit s’élève à 20 kA entre 220 Vca et 240 Vca selon la norme EN/IEC 60947-2 et à 6 000 A entre 400 Vca et la norme EN/IEC 60898-1. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2. Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant le circuit défectueux. Sa bande verte de Visisafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval. Son mécanisme de fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie. Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles. La tension d’isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN. Sa largeur est de 8 espacements de 9 mm. Le degré de pollution est de 3. La catégorie de surtension est IV. Le produit est blanc (RAL9003). Les dimensions sont (l) 72 mm x (H) 85 mm x (P) 78,5 mm. Le poids est de 0,5 kg. Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier. La température de fonctionnement est comprise entre -35 et 70 °C. La température de stockage est comprise entre -40 et 85 °C.
Principales
| Application |
Distribution |
| Gamme |
Acti9 |
| Nom du produit |
Acti9 iC60 |
| Type de produit ou équipement |
Disjoncteur miniature |
| Nom de l'appareil |
iC60N |
| Description des pôles |
4P |
| Nombre de pôles protégés |
4 |
| In courant assigné d'emploi |
32 A |
| Type de réseau |
CA
CC |
| Type de déclencheur |
Thermique-magnétique |
| Courbe de déclenchement |
C |
| Pouvoir de coupure |
6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1
36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/CEI 60947-2
10 kA Icu à <= 250 V CC conforme à EN/CEI 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2 |
| Catégorie d'emploi |
Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à CEI 60947-2 |
| Aptitude au sectionnement |
Oui conforme à EN 60898-1
Oui conforme à EN 60947-2
Oui conforme à CEI 60898-1
Oui conforme à CEI 60947-2 |
| Normes |
EN 60947-2
CEI 60898-1
CEI 60947-2
EN 60898-1 |
Complémentaires
| Fréquence du réseau |
50/60 Hz |
| Déclenchement magnétique |
8 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service |
15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % se conformer à CEI 60947-2 - 180…250 V CC
10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC |
| Classe de limitation |
3 se conformer à EN 60898-1
3 se conformer à CEI 60898-1 |
| [Ui] tension assignée d'isolement |
500 V CA 50/60 Hz se conformer à EN 60947-2
500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs |
6 kV conforme à EN 60947-2
6 kV conforme à CEI 60947-2 |
| Coupure pleinement apparente |
Oui |
| Type de commande |
Par maneton |
| Indication de tension |
Signalisation de déclenchement |
| Mode d'installation |
Fixe |
| Support de montage |
Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres |
Haut ou bas : OUI |
| Pas de 9 mm |
8 |
| Hauteur |
85 mm |
| Largeur |
72 mm |
| Profondeur |
78,5 mm |
| Poids du produit |
0,5 kg |
| Couleur |
Blanc |
| Endurance mécanique |
20000 cycle |
| Durée de vie électrique |
10000 cycle |
| Mode de raccordement |
Terminal simple (haut ou bas) 1…35 mm² rigide
Terminal simple (haut ou bas) 1…25 mm² rigide |
| Longueur de dénudage des fils |
14 mm for haut ou bas connection |
| Couple de serrage |
3,5 N.m haut ou bas |
| Protection différentielle |
Bloc séparé |
Environnement
| Degré de protection IP |
IP20 conforming to CEI 60536
IP20 conforming to EN 60529 |
| Degré de pollution |
3 conforme à EN 60947-2
3 conforme à CEI 60947-2 |
| Catégorie de surtension |
IV |
| Tropicalisation |
2 se conformer à CEI 60068-1 |
| Humidité relative |
95 % à 55 °C |
| Altitude de fonctionnement |
0...2000 m |
| Température ambiante de fonctionnement |
-35…70 °C |
| Température ambiante de stockage |
-40…85 °C |
Emballage
| Type d'emballage 1 |
PCE |
| Nb produits dans l'emballage 1 |
1 |
| Hauteur de l'emballage 1 |
7,2 cm |
| Largeur de l'emballage 1 |
7,5 cm |
| Longueur de l'emballage 1 |
9,4 cm |
| Poids de l'emballage 1 |
494,0 g |
| Type d'emballage 2 |
BB1 |
| Nb produits dans l'emballage 2 |
3 |
| Hauteur de l'emballage 2 |
8,0 cm |
| Largeur de l'emballage 2 |
10,0 cm |
| Longueur de l'emballage 2 |
22,5 cm |
| Poids de l'emballage 2 |
1,483 kg |
| Type d'emballage 3 |
S03 |
| Nb produits dans l'emballage 3 |
33 |
| Hauteur de l'emballage 3 |
30,0 cm |
| Largeur de l'emballage 3 |
30,0 cm |
| Longueur de l'emballage 3 |
40,0 cm |
| Poids de l'emballage 3 |
16,849 kg |
|
