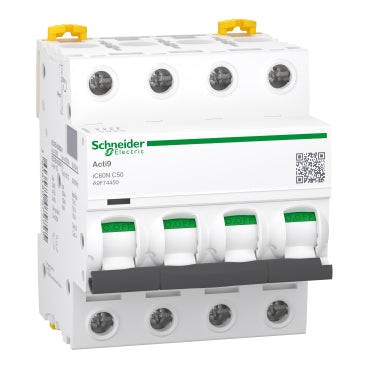

- Cet Acti9 iC60N est un disjoncteur miniature basse tension (MCB).
- Il s’agit d’un disjoncteur 4P à 4 pôles protégés, courant nominal 50 A et courbe de déclenchement C.
- Le pouvoir nominal de coupure de court-circuit s’élève à 20 kA entre 220 Vca et 240 Vca selon la norme EN/IEC 60947-2 et à 6 000 A entre 400 Vca et la norme EN/IEC 60898-1. Il est conforme à la norme industrielle EN/IEC 60898-1 et à la norme résidentielle EN/IEC 60947-2.
- Ce disjoncteur miniature protège les circuits contre les courts-circuits et les surcharges de courant. Son indicateur de Visitrip unique réduit le temps d'intervention en affichant le circuit défectueux.
- Sa bande verte de Visisafe garantit l'ouverture physique des contacts pour permettre la maintenance en aval.
- Son mécanisme de fermeture rapide indépendant du fonctionnement manuel améliore sa durée de vie.
- Il a une endurance électrique allant jusqu'à 10000 cycles et une endurance mécanique allant jusqu'à 20000 cycles.
- La tension d’isolement nominale Ui est de 500 VCA. Sa classe de limitation 3 (selon EN/IEC60898-1) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN.
- Sa largeur est de 8 espacements de 9 MM.
- Le degré de pollution est de 3.
- La catégorie de surtension est IV. Le produit est blanc (RAL9003).
- Les dimensions sont (l) 72 mm x (H) 85 mm x (P) 78,5 MM.
- Le poids est de 0,5 kg.
- Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier.
- La température de fonctionnement est comprise entre -35 et 70 °C.
- La température de stockage est comprise entre -40 et 85 °C.
Principales
| Application |
Distribution |
| Gamme |
Acti9 |
| Nom du produit |
Acti9 iC60 |
| Type de produit ou équipement |
Disjoncteur miniature |
| Nom de l'appareil |
iC60N |
| Description des pôles |
4P |
| Nombre de pôles protégés |
4 |
| In courant assigné d'emploi |
50 A |
| Type de réseau |
CC
CA |
| Type de déclencheur |
Thermique-magnétique |
| Courbe de déclenchement |
C |
| Pouvoir de coupure |
6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1
36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/CEI 60947-2
10 kA Icu à <= 250 V CC conforme à EN/CEI 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2 |
| Catégorie d'emploi |
Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à CEI 60947-2 |
| Aptitude au sectionnement |
Oui conforme à EN 60898-1
Oui conforme à EN 60947-2
Oui conforme à CEI 60898-1
Oui conforme à CEI 60947-2 |
| Normes |
EN 60947-2
CEI 60947-2
EN 60898-1
CEI 60898-1 |
Complémentaires
| Fréquence du réseau |
50/60 Hz |
| Déclenchement magnétique |
8 x In +/- 20 % |
| [Ics] pouvoir assigné de coupure de service |
15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % se conformer à CEI 60947-2 - 180…250 V CC
10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC |
| Classe de limitation |
3 |
| [Ui] tension assignée d'isolement |
500 V CA 50/60 Hz se conformer à EN 60947-2
500 V CA 50/60 Hz se conformer à CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs |
6 kV conforme à EN 60947-2
6 kV conforme à CEI 60947-2 |
| Coupure pleinement apparente |
Oui |
| Type de commande |
Par maneton |
| Indication de tension |
Signalisation de déclenchement |
| Mode d'installation |
Fixe |
| Support de montage |
Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres |
Haut ou bas : OUI |
| Pas de 9 mm |
8 |
| Hauteur |
85 mm |
| Largeur |
72 mm |
| Profondeur |
78,5 mm |
| Poids du produit |
0,5 kg |
| Couleur |
Blanc |
| Endurance mécanique |
20000 cycle |
| Durée de vie électrique |
10000 cycle |
| Mode de raccordement |
Terminal simple (haut ou bas) 1…35 mm² rigide
Terminal simple (haut ou bas) 1…25 mm² rigide |
| Longueur de dénudage des fils |
14 mm for haut ou bas connection |
| Couple de serrage |
3,5 N.m haut ou bas |
| Protection différentielle |
Bloc séparé |
Environnement
| Degré de protection IP |
IP20 conforming to CEI 60536
IP20 conforming to EN 60529 |
| Degré de pollution |
3 conforme à EN 60947-2
3 conforme à CEI 60947-2 |
| Catégorie de surtension |
IV |
| Tropicalisation |
2 se conformer à CEI 60068-1 |
| Humidité relative |
95 % à 55 °C |
| Altitude de fonctionnement |
0...2000 m |
| Température ambiante de fonctionnement |
-35…70 °C |
| Température ambiante de stockage |
-40…85 °C |
Emballage
| Type d'emballage 1 |
PCE |
| Nb produits dans l'emballage 1 |
1 |
| Hauteur de l'emballage 1 |
7,000 cm |
| Largeur de l'emballage 1 |
7,500 cm |
| Longueur de l'emballage 1 |
9,500 cm |
| Poids de l'emballage 1 |
516,300 g |
| Type d'emballage 2 |
BB1 |
| Nb produits dans l'emballage 2 |
3 |
| Hauteur de l'emballage 2 |
8,000 cm |
| Largeur de l'emballage 2 |
10,000 cm |
| Longueur de l'emballage 2 |
22,500 cm |
| Poids de l'emballage 2 |
1,608 kg |
| Type d'emballage 3 |
S03 |
| Nb produits dans l'emballage 3 |
33 |
| Hauteur de l'emballage 3 |
30,000 cm |
| Largeur de l'emballage 3 |
30,000 cm |
| Longueur de l'emballage 3 |
40,000 cm |
| Poids de l'emballage 3 |
17,696 kg |
|
TÉLÉCHARGER FICHE TECHNIQUE PDF
