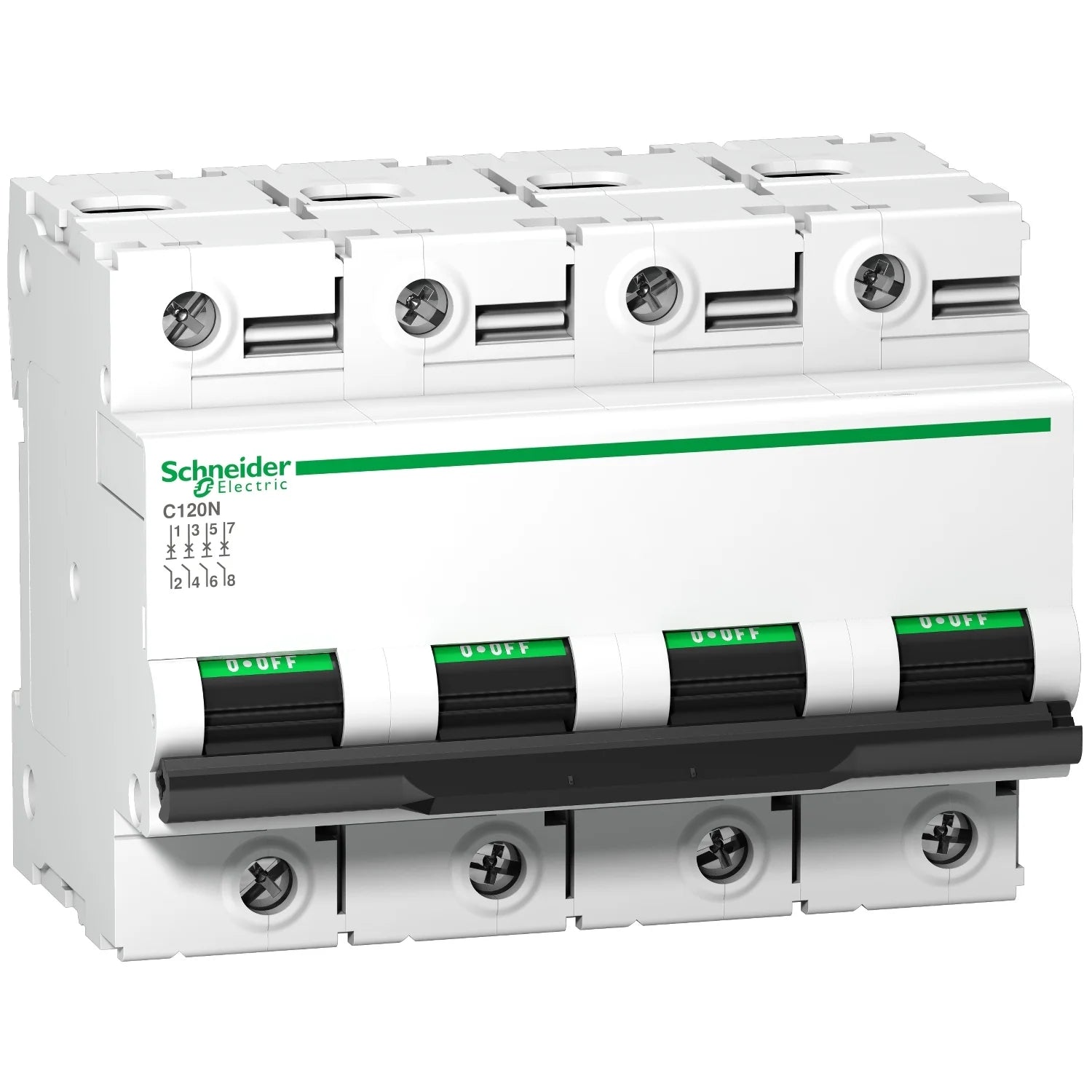

DISJONCTEUR S/R ACTI9 4POLE 80A. SCHNEIDER
Cet Acti9 C120N est un disjoncteur miniature multistandard basse tension (MCB).
Il s’agit d’un disjoncteur 4P à 4 pôles protégés, courant nominal 80 A et courbe de déclenchement C.
Le pouvoir nominal de coupure de court-circuit Icn est de 10000 A maximum entre 230 VCA et 400 VCA, conformément à la norme IEC/EN 60898-1.
Ce produit est conforme à la norme industrielle IEC/EN 60898-1 et à la norme résidentielle IEC/EN 60947-2.
Ce disjoncteur miniature protège le circuit contre les courts-circuits et les surcharges de courant.
La présence de bande verte garantit l'ouverture physique des contacts et permet d'effectuer des travaux en toute sécurité sur le circuit aval.
Il a une bonne capacité de résistance aux surtensions.
Le produit est conçu pour offrir un niveau de performance industrielle élevé Il a une endurance électrique allant jusqu'à 5000 cycles et une endurance mécanique allant jusqu'à 20000 cycles.
La tension de fonctionnement Ue passe de 380 VCA à 415 VCA. La tension d’isolement nominale Ui est de 500 VCA.
Sa classe de limitation 3 (selon la norme IEC/EN 60947-2) améliore le coût de protection du circuit en aval. Le produit peut être clipsé sur un rail DIN.
Sa largeur est de 12 espacements de 9 mm. Le degré de pollution est de 3.
La catégorie de surtension est IV. Le produit est blanc (RAL 9003).
Les dimensions sont (l) 108 mm x (H) 81 mm x (P) 73 mm. Le poids est de 0,37 kg.
Il dispose d'un degré de protection IP20 (selon la norme CEI 60529) sur ses terminaux.
La température de fonctionnement est comprise entre -25 °C et +70 °C.
La température de stockage est comprise entre -40 °C et +85 °C.
Principales
Gamme
Acti9
Nom du produit
Acti 9 C120
Type de produit ou équipement
Disjoncteur miniature
Nom de l'appareil
C120N
Application
Distribution
Description des pôles
4P
Nombre de pôles protégés
4
Position du pôle neutre
Gauche
In courant assigné d'emploi
80 A à 30 °C
Type de réseau
CA
Type de déclencheur
Thermique-magnétique
Courbe de déclenchement
C
Pouvoir de coupure
10000 A Icn à 230...400 V CA 50/60 Hz conforme à EN/CEI 60898-1 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2 10 kA Icu à <= 500 V CC conforme à EN/CEI 60947-2
Aptitude au sectionnement
Oui conforme à CEI 60947-2
Normes
EN/CEI 60898-1 EN/CEI 60947-2
Certifications du produit
EAC
Complémentaires
Fréquence du réseau
50/60 Hz
[Ue] tension assignée d'emploi
380...415 V CA 50/60 Hz <= 500 V CC 220...240 V CA 50/60 Hz 440 V CA 50/60 Hz 230...400 V CA 50/60 Hz
Déclenchement magnétique
5,,,10 x In
[Ics] pouvoir assigné de coupure de service
7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz 4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz 7,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz 15 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz 10 kA 100 % se conformer à EN/CEI 60947-2 - <= 500 V CC
Classe de limitation
3 se conformer à EN/CEI 60947-2
[Ui] tension assignée d'isolement
500 V CA 50/60 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs
6 kV conforme à EN/CEI 60947-2
Coupure pleinement apparente
Oui
Type de commande
Par maneton
Indication de tension
Indication ON/OFF
Mode d'installation
Encliquetable
Support de montage
Goulotte (respect d’isolation électrique)
Compatibilité des répartiteur, peigne, jeu de barres
OUI
Pas de 9 mm
12
Hauteur
81 mm
Profondeur
73 mm
Largeur
108 mm
Poids du produit
0,82 kg
Couleur
Blanc
Endurance mécanique
20000 cycle
Durée de vie électrique
5000 cycle conforme à CEI 60947-2
Mode de raccordement
Borne du type à cage1…50 mm² rigide Borne du type à cage1,5…35 mm² rigide
