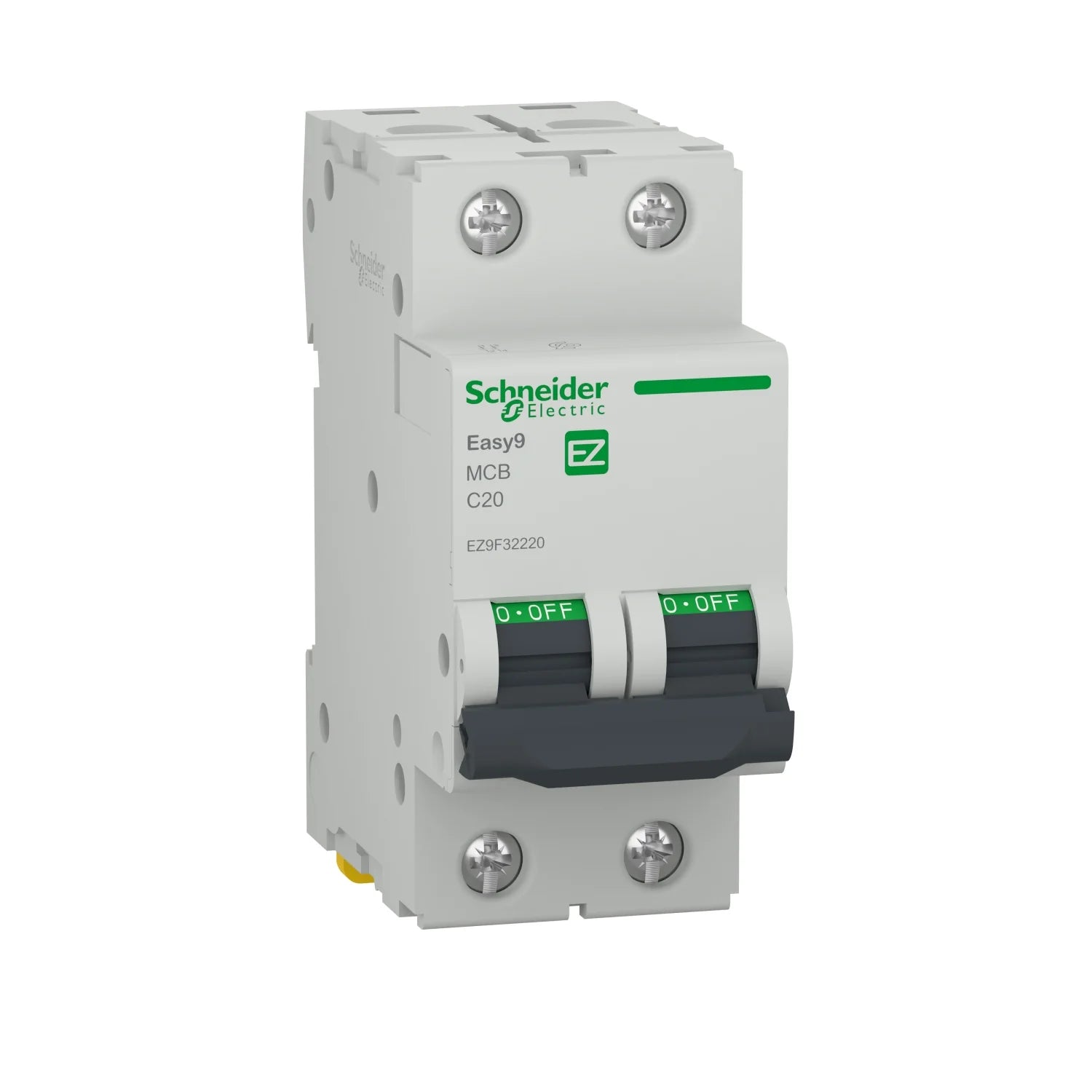

DISJONCTEUR S/R BIPOLAIRE 2 POLE 20A . EASY9 [ EZ9F32220 ] . SCHNEIDER

• Cet Easy9 est un disjoncteur miniature basse tension (MCB).
•  Il s'agit d'un disjoncteur 2P à 2 pôles protégés et courant nominal In 20 A et courbe de déclenchement C. Le pouvoir nominal de coupure de court-circuit peut atteindre 4 500 A à 400 VCA selon la norme IEC 60898-1 et 25 kA à 24...48 VCC selon la norme EN/IEC 60947-2.
•  Il est conforme à la norme IEC 60898-1.
•  Ce produit dispose d'une protection contre les courts-circuits et d'une protection du câble contre les surcharges.
•  Il comporte en face avant une indication de déclenchement sur défaut par la position de la manette (O-I gravé).
• Ce produit est dédié aux bâtiments résidentiels et aux petits bâtiments commerciaux.
• Il a une endurance électrique allant jusqu'à 4000 cycles et une endurance mécanique allant jusqu'à 10000 cycles.
• La tension de fonctionnement Ue est de 400 VCA.
• La tension nominale de tenue aux chocs Uimp est de 4 kV.
• La fréquence de fonctionnement est de 50 Hz.
•  Il peut être monté sur rail DIN pour une installation modulaire.
• Sa largeur est de 4 espacements de 9 mm Les dimensions sont (l) 36 mm x (H) 82 mm x (P) 74 mm Selon la norme CEI 60529, le degré de protection est IP20 et IP40 dans le boîtier.
• La température de fonctionnement est comprise entre -25 et 60 °C. La température de stockage est comprise entre -40 et 85 °C.
