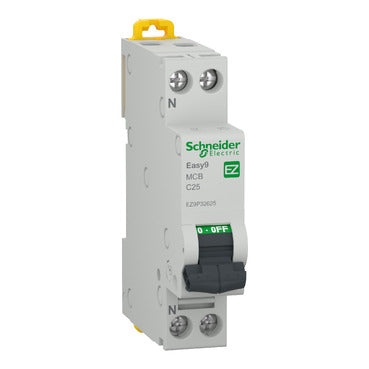

DISJONCTEUR S/R PH + N - 25A . EASY9 4500A [ EZ9P32625 ] . SCHNEIDER

• Cet Easy9 est un disjoncteur miniature basse tension (MCB).
•  Il s'agit d'un disjoncteur 1P+N avec 1 pôle protégé, 25 A en courant nominal et courbe de déclenchement C.
• Le pouvoir nominal de coupure de court-circuit Icn peut atteindre 4 500 A à 230 VCA, conformément à la norme IEC 60898-1.
• Elle est conforme à la norme CEI 60898-1.
• Ce produit dispose d'une protection contre les courts-circuits et d'une protection du câble contre les surcharges.
• Il comporte en face avant une indication de déclenchement sur défaut par la position de la manette (O-I gravé).
•  Ce produit est dédié aux bâtiments résidentiels et aux petits bâtiments commerciaux.
•  Il a une endurance électrique allant jusqu'à 4000 cycles et une endurance mécanique allant jusqu'à 10000 cycles.
•  La tension de fonctionnement nominale Ue est jusqu'à 230 VCA avec une fréquence de fonctionnement de 50 Hz. La tension d’isolement nominale Ui peut atteindre 440 V.
•  Il a une tension assignée de tenue aux chocs Uimp de 4kV. La catégorie de surtension est 3.
• Il peut être monté sur un rail DIN pour une installation modulaire.
• La largeur en pas de 9 mm est de 2.
• Les dimensions sont (l) 18 mm x (H) 81 mm x (P) 78 mm
• Selon la norme CEI 60529, le degré de protection IP est IP20 et devient IP40 une fois dans une armoire modulaire.
•  La température de fonctionnement est comprise entre -25 °C et +60 °C. La température de stockage est comprise entre -40 °C et +85 °C.
